2021-04-22 【組裝教學】Creality Ender 3D列印機：開箱組裝自己來！
【組裝教學】Creality Ender 3D列印機：開箱組裝自己來！

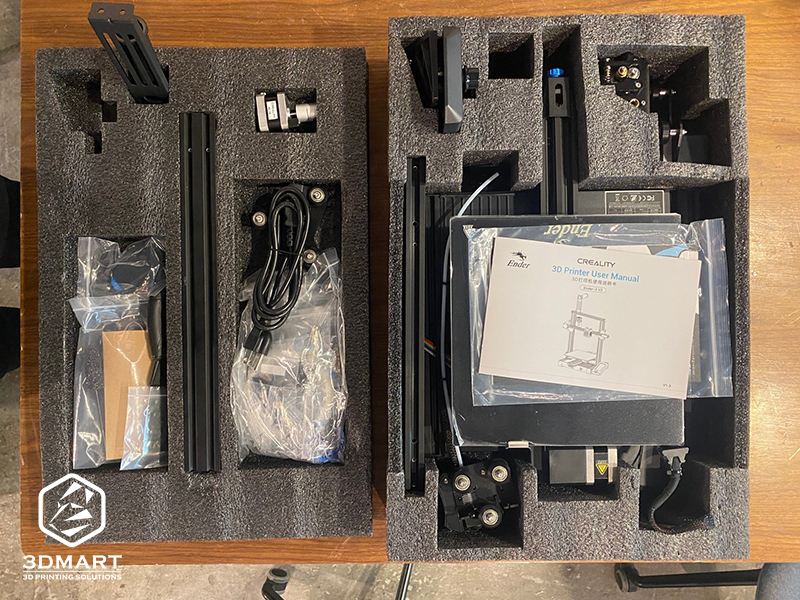

1. 3D列印機底座
2. 顯示螢幕
3. 噴頭套件
4. Z軸系列零件（模塊、電機配件、限位開關零件、左右軸桿）
5. X軸系列電機配件
6. XE軸組件
7. 設備全系列軸桿
8. T型螺絲桿
9. 配件工具組（金屬鏟刀、螺絲、剪鉗、電源線、板手、噴嘴、耗材…等）
（所有零件專有名詞於說明書上皆有詳細備註）
步驟一：安裝Z軸限位開關

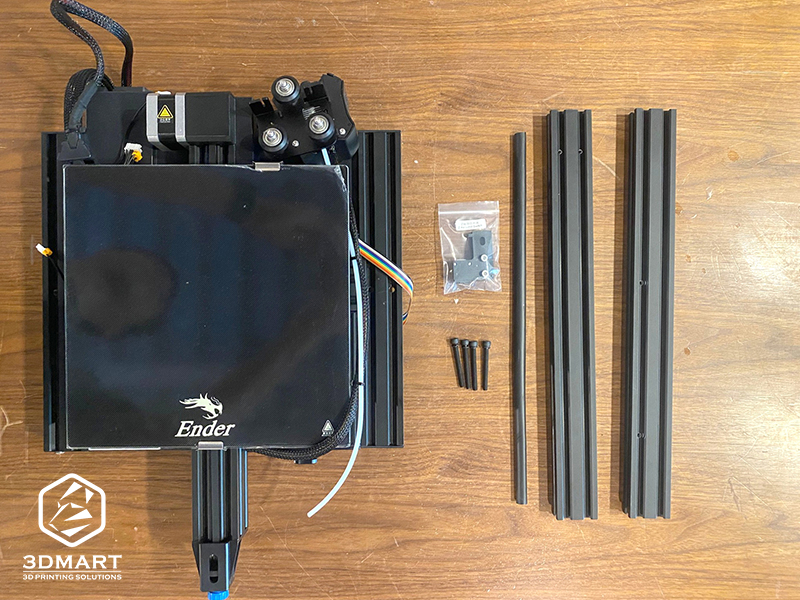

．所需零件：
1. 底座組件
2. Z軸軸桿（左／右）
3. Z軸限位開關組件
4.內六角圓柱頭彈墊組合螺釘M5X45 *4顆

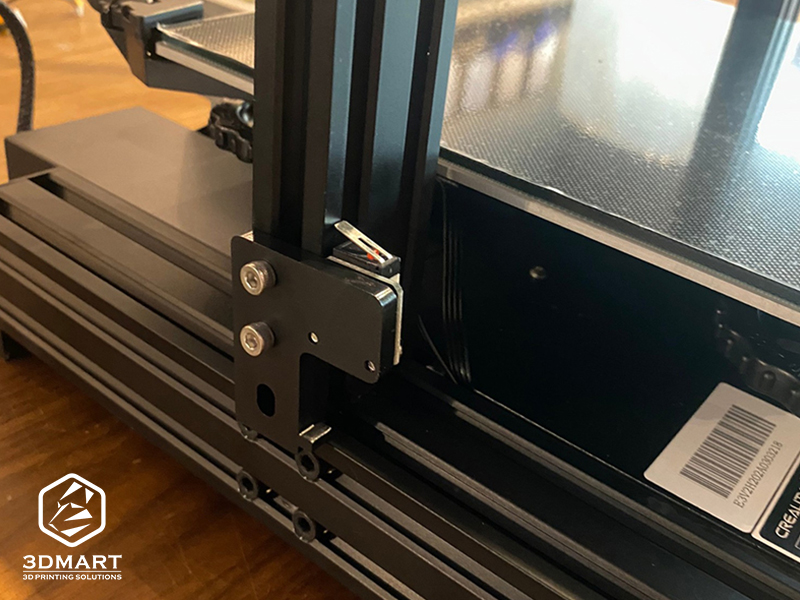

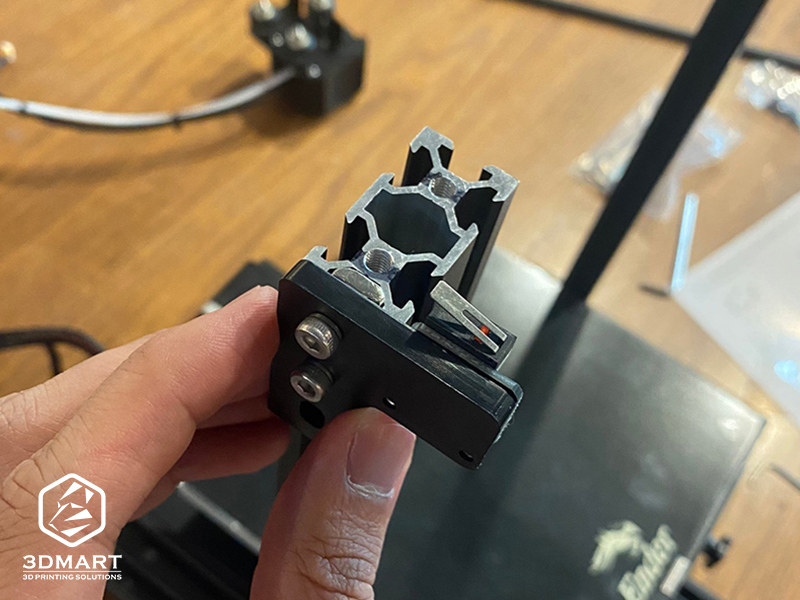

安裝Z軸限位開關，與軸桿對齊。

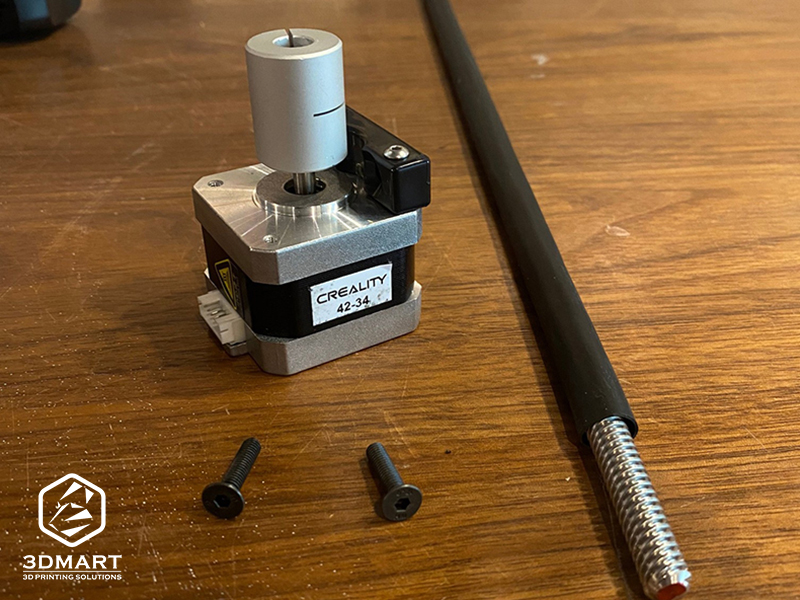

．所需零件：
1. T型螺絲桿
2. Z軸電機零件
3.內六角沉頭螺釘M4X18 2顆

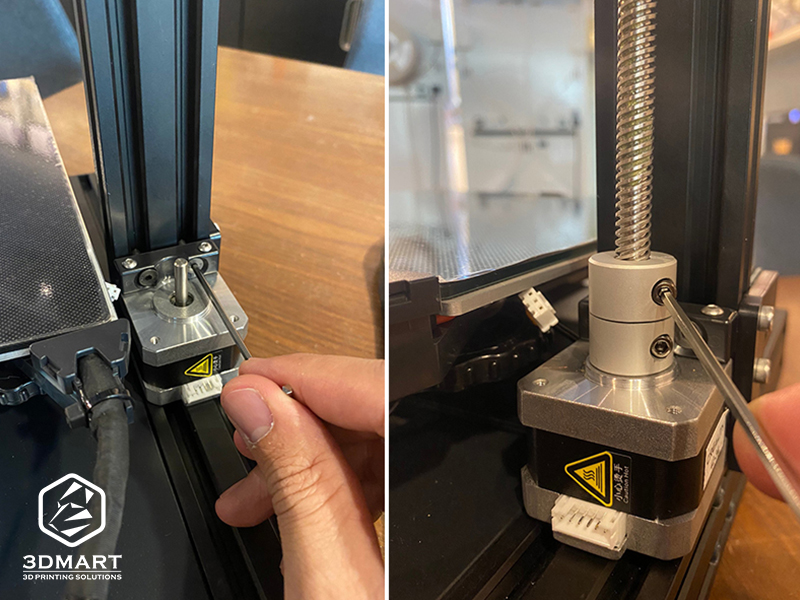

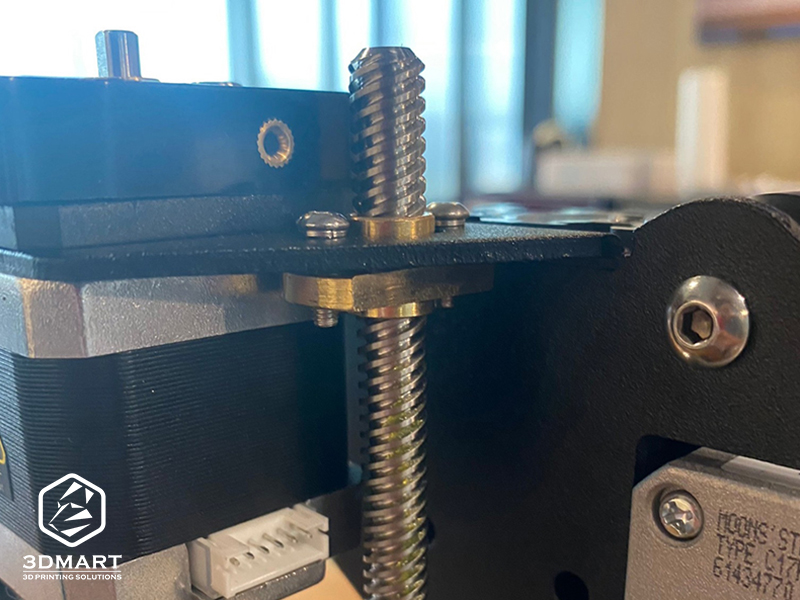

將T型螺絲桿組裝於Z軸電機零件後，使用工具將螺絲鎖緊。

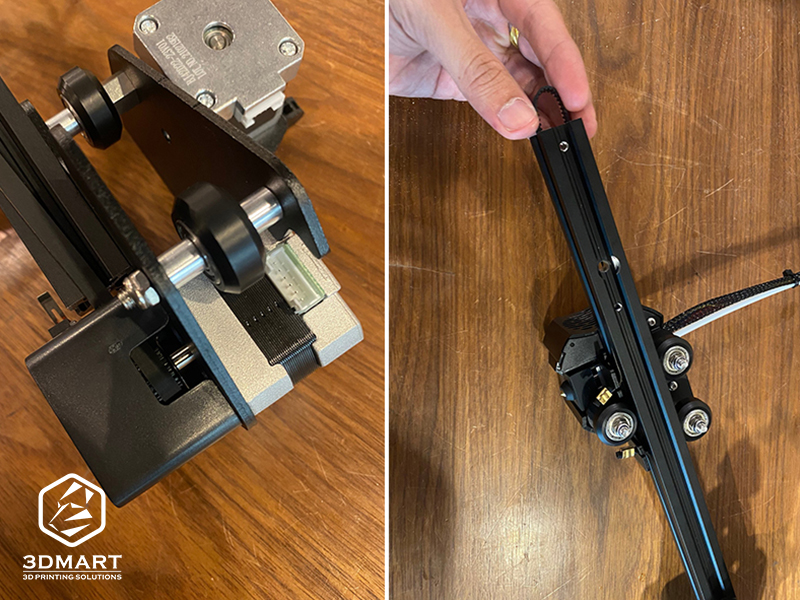

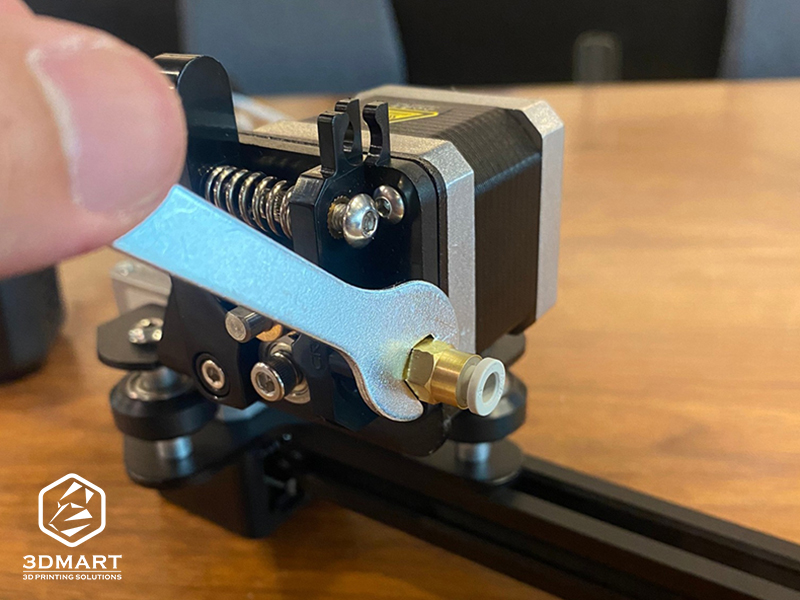

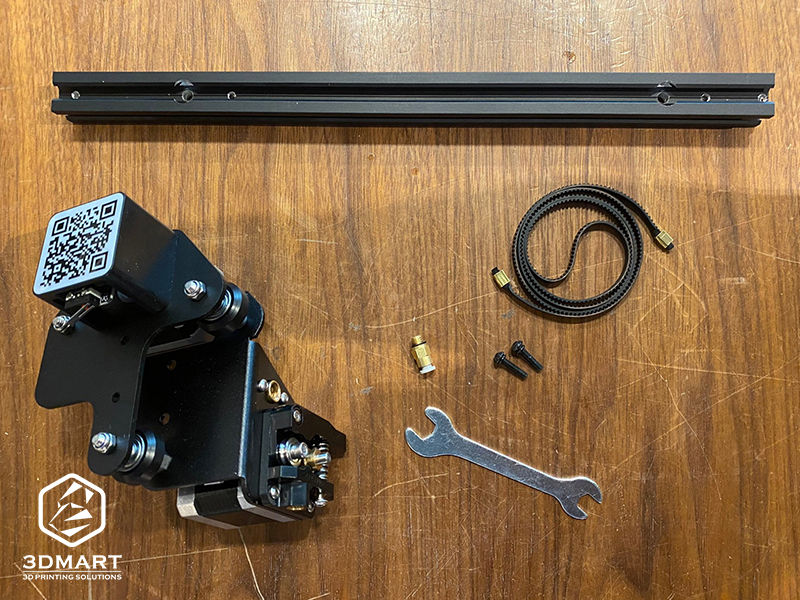

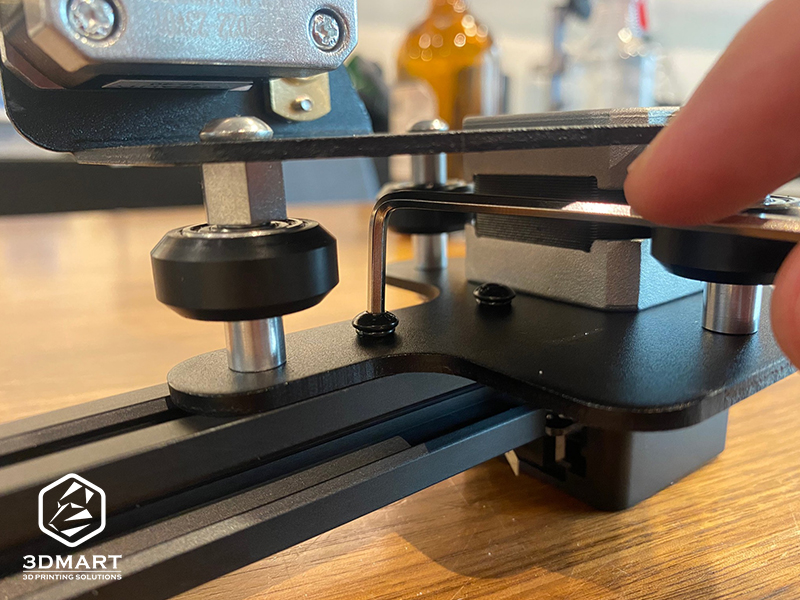

步驟三：安裝XE軸零件、輸送帶條
．所需零件：
1. XE軸組件
2. X軸軸桿
3. 螺絲接頭
4. 內六角平圓頭彈墊組合螺釘M4X16 *2顆
5. 輸送帶條
6. 板手

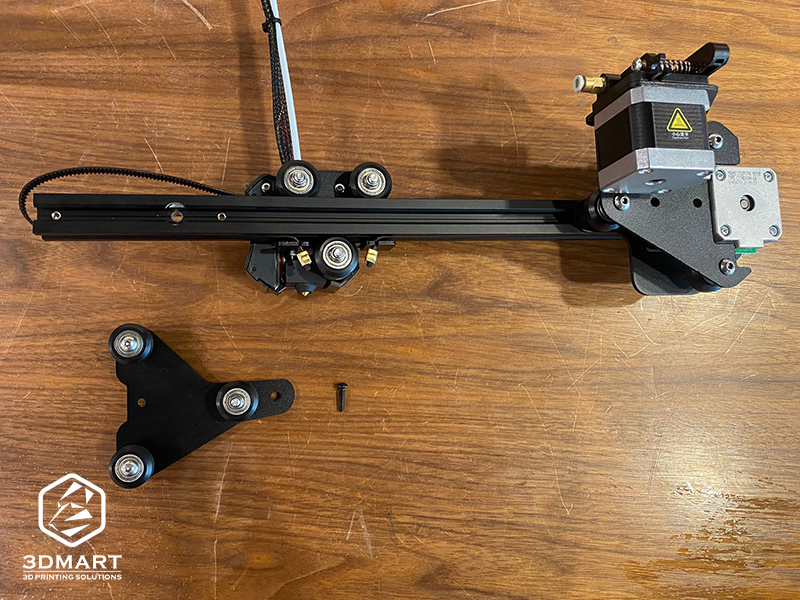

步驟四：安裝噴頭、Z軸組合模塊
．所需零件：
1.噴頭套件
2. Z軸被動組合模塊
3.內六角平圓頭彈墊組合螺釘M4X16 *1顆
將輸送帶貼緊X軸軸桿，並將噴頭套件的V輪套進軸桿中，推至軸桿中段，再使用1顆M4X16圓頭螺釘，將Z軸被動塊鎖緊於X軸軸桿。
．所需零件：
1. X軸張緊器
2.內六角平圓頭彈墊組合螺釘M4X16 *1顆
3.內六角沉頭螺釘(黑)M4X14 *1顆

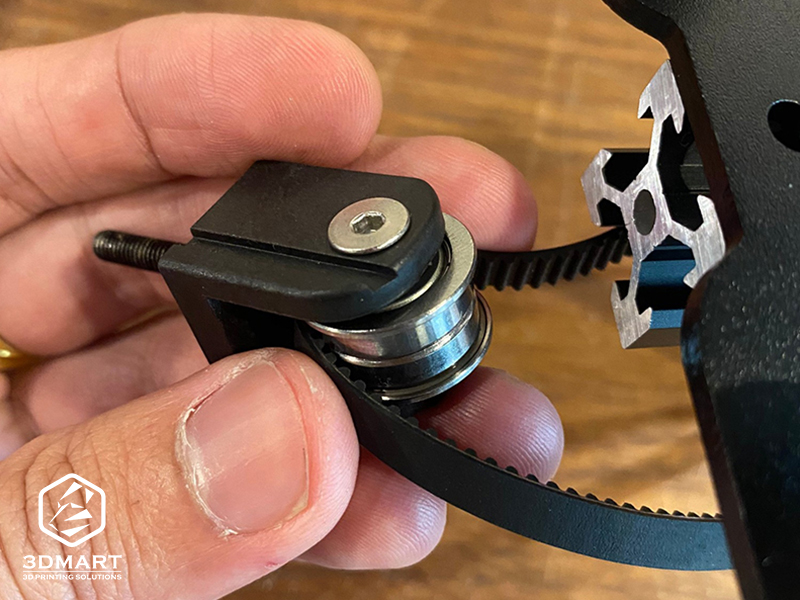

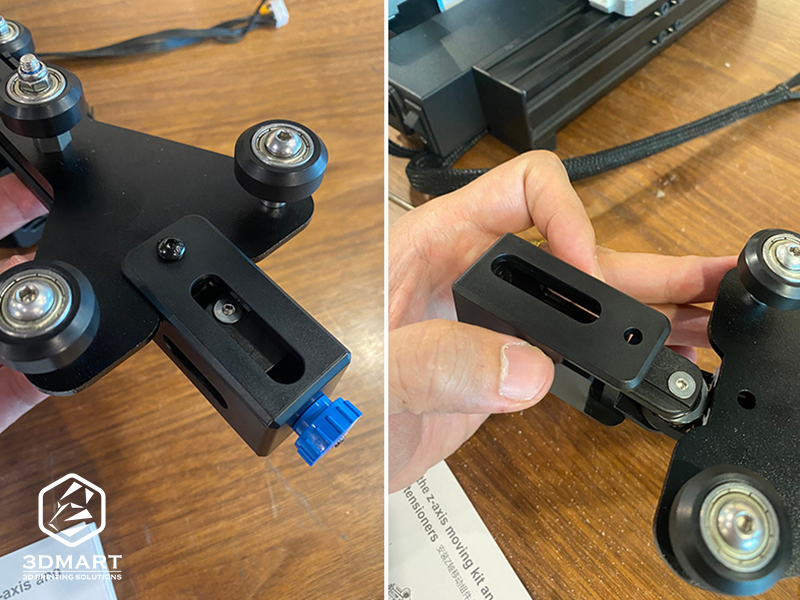

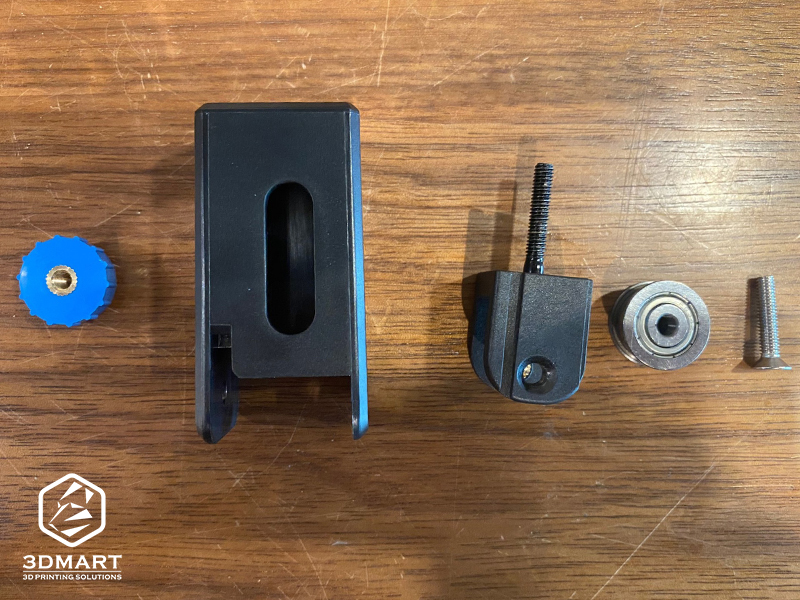

將X軸張緊器的配件全拆解後，再將輸送帶套入拉塊中。
將X軸張緊器組合於Z軸被動組合模塊上，並以螺絲上鎖。
步驟六：安裝Z軸移動組件（調節X、Y軸張緊器鬆緊度）
．所需部件：

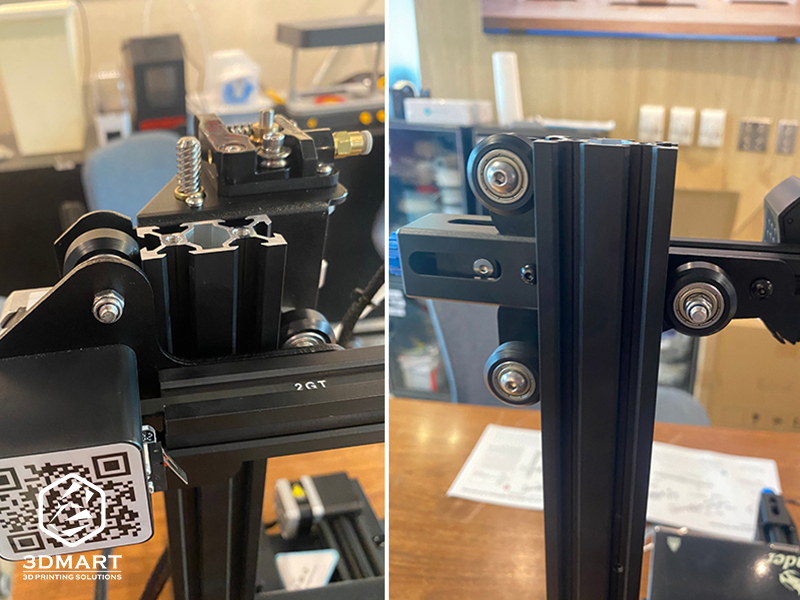

將「Z軸移動組件」沿著兩邊「V輪」插入「Z軸軸桿」的兩端，移動Z軸軸桿，上下活動順暢，不會自然滑下即可！調整輸送帶至合適鬆緊度，上下擺動約0-3mm即可。

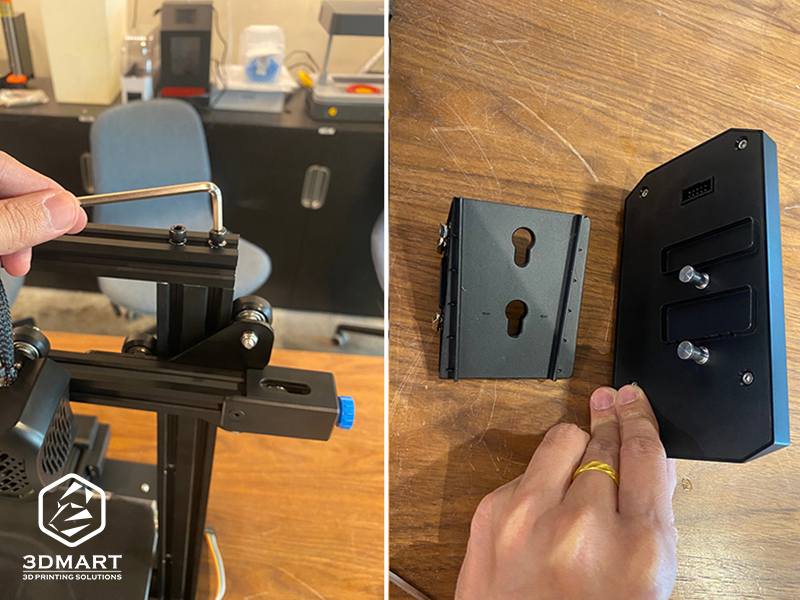

步驟七：安裝龍門架桿、顯示螢幕
．所需零件：
1. 龍門架上軸桿
2. 顯示螢幕組件
3.內六角圓柱頭彈墊組合螺釘M5X25 *4顆
將顯示螢幕底座上推分開，再用內六角板手安裝底座在機器左側，最後再將其鎖緊，再將螢幕扣回底座即可。

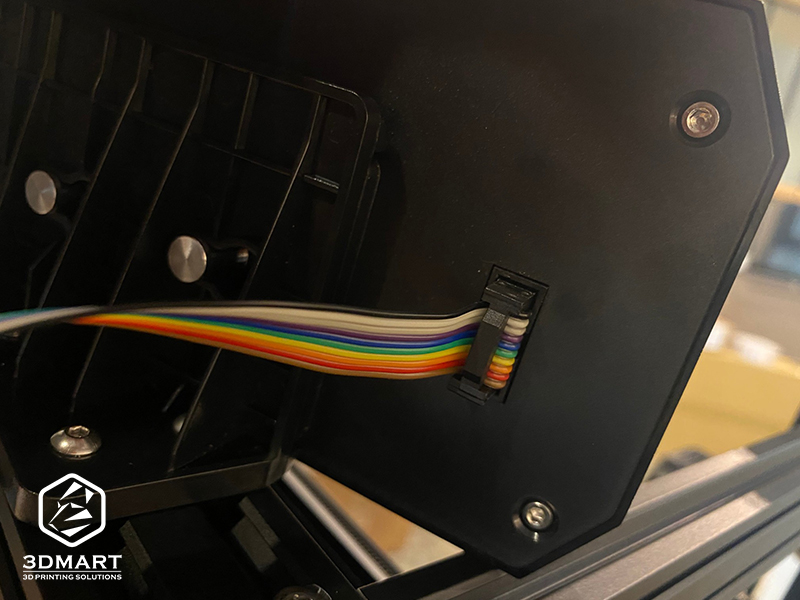

（連接顯示螢幕底部連接電線。）

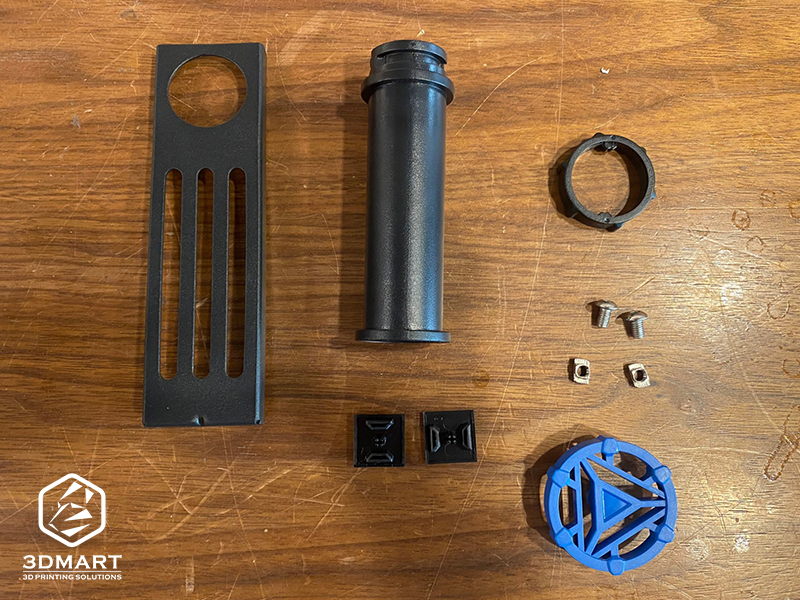

．所需零件：
2. 線材架筒、料架螺母
3.外蓋（黑）*2塊
4.內六角平圓頭螺釘M5X8 *2顆
5.M5 T型螺母
6.指示旋鈕（藍）

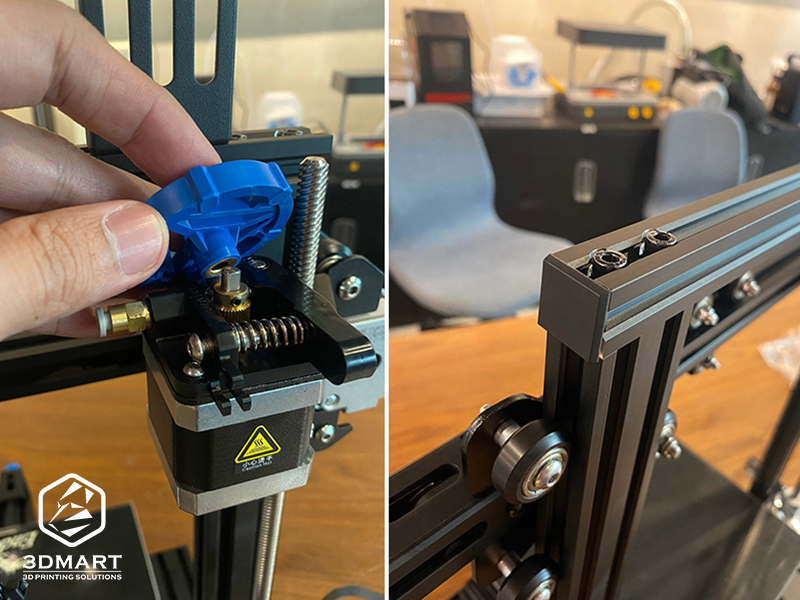

使用平圓頭螺釘M5X8、M5T型螺母，將3D列印線材架安裝於軸桿上。

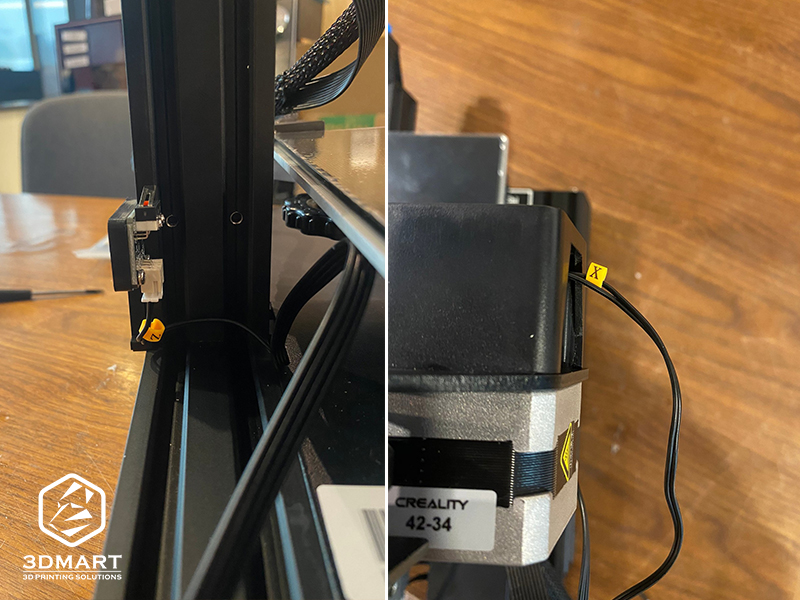

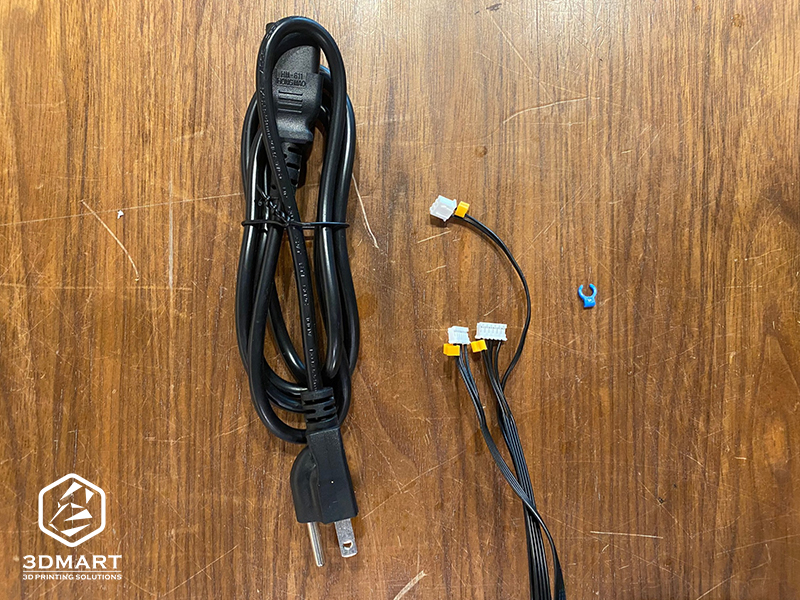

步驟九：安裝設備接線（電源線／藍色線夾／設備內接線）
依照6pin（四根線）端口上的黃色標籤指示，連接X、E、Z軸接線插入電機零件中。
依照3pin（兩根線）端口上的黃色標籤指示，連接X、Z軸限位位開關。

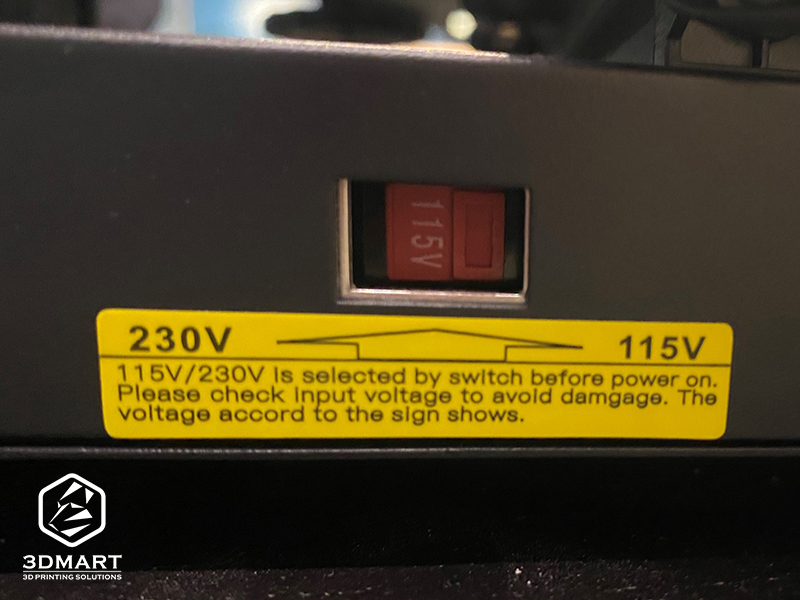

插上電源線之前，請先確認輸入電壓，選擇正確電壓115/230V（電壓設置不正確可能會造成損壞），最後將電源啟動。
