2023-03-23 【3D環景應用】如何使用數位分身和BIM加快團隊工作效率
【3D環景應用】如何使用數位分身和BIM加快團隊工作效率
幾十年來建築資訊模型(BIM)一直是建築和設計團隊的重要製作過程之一的檔案。三維模型是物理空間的數位代表。雖然表面上相似，但BIM模型和數位分身有一些關鍵差異。這兩種互補技術可以協助整個建築生命週期中協助建築、工程和施工(AEC)團隊。從最初的規劃到AEC中的品質控制以及維持設施管理。在製造業，數位分身也有重大突破。Matterport已經在整合品牌的BIM流程和數位分身，重塑智慧建築的世界。
什麼是建築資訊模型 (BIM)？
建築資訊模型(BIM)是從原理圖設計到運營為建築資產創建和管理資訊的整體過程。從方案設計到運營。BIM過程的核心是使用由核心學科代表的3D模型，如建築、結構、土木、基礎設施、機械、電氣等等。這些來自Revit、Navisworks和Tekla等軟體，3D模型被廣泛用於各個領域產業，有相當多的使用案例，但對建築、工程和施工工作流程尤為重要。

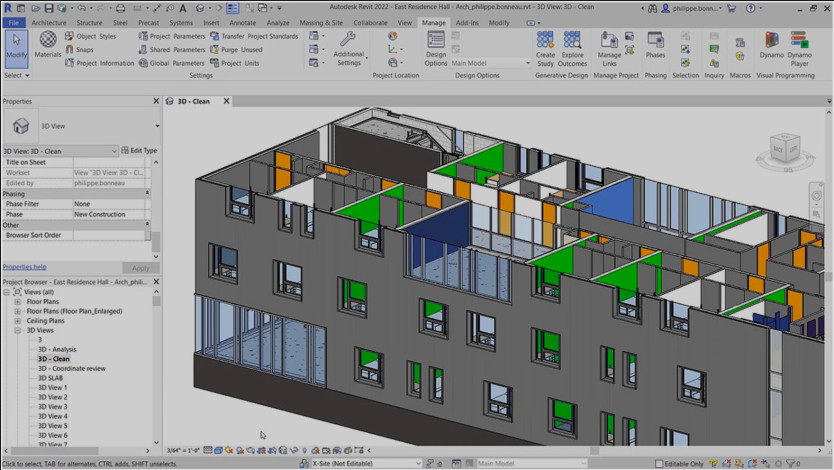

Revit等軟體可以創建尺寸精確的細節，這些細節可以與項目坐標對齊，從利益相關者提供貫穿建築生命週期的核心事實來源。這使得從設計階段到施工階段再到運營的項目管理實踐更加結構化和精簡。
雖然3D建模軟體自2000年代中期就已經問世，該技術仍在不斷發展。最新版本的軟體利用人工智慧來自動創建更多的功能模型，可以與物聯網（IoT）設備連動，以達到更廣泛的應用機會。
什麼是數位分身技術？
數位分身是現實世界物理資產的虛擬複製品。數位分身提供身臨其境的、逼真的三維空間探索，使不同的利益相關者能夠相互合作。這樣數據資料可以讓團隊監測與控管資產，能即時做出更好的決定，並創建更有效的工作流程。
由於相關案例相當多，數字分身在建築、製造、房地產、零售等眾多產業的數字化轉型。他們甚至為智慧城市提供動力，幫助團隊解決緊迫的供應鏈困難。隨著機器學習和自動化不斷加強數位模型，這項強大的技術將來會幫助更多的團隊去駕馭項目生命週期。
數位分身和BIM的差別？
數位分身和BIM模式150ls都是物理空間的數位代表。兩者之間的主要區別是BIM為三維模型用於視覺化資產的設計和施工，而數位分身可以進行虛擬互動。
以下是最主要的差別：
．在Revit等軟體中創建的BIM模型是建築設計圖，視覺化圖檔包含物理特徵和依賴性，與BIM流程相互聯繫的3D模型並不會自動追蹤，也不會隨著進展推動而更動。
．?dāng)?shù)位分身提供物理空間的逼真虛擬渲染，並且可以隨著時間推移再次掃描，可以追蹤該空間的變化。有助於團隊在追蹤里程碑裡可以深入瞭解項目的生命週期。
．?dāng)?shù)位雙胞胎與物聯網(IoT)感測器和其他數位解決方案整合。當使用這些技術來存取建築系統的即時資料時，數位分身就像一個視覺複製品，準確地捕捉到該系統的物理特徵。
簡單地說，BIM建模軟體可以設計和製作一個建築物，而數位分身可以維護和操作該建築。例如您可能會使用BIM建模軟體來規劃出你將在哪裡放置一個建築的暖氣空調系統。一旦建好，就能用數位分身來監測暖氣空調系統在建築生命週期內的功能。
在整個專案生命週期中使用數位分身和BIM
當建築、工程和施工團隊在處理重大專案時，需要對建築環境非常瞭解。以下是團隊如何使用數位分身和BIM軟體，在整個專案生命週期內執行更好的決策和協作：
用BIM進行建築和設計
．規劃：在專案的規劃階段，概念設計軟體為團隊提供了一個虛擬的空間來進行腦力激盪，勾勒出初稿，並與團隊分享概念。
．設計：如果一個建築的結構或尺寸需要改變，BIM三維模型可以編輯建築設計和解決重要的工程，讓難題輕易化。
．執行：一旦到了新建築破土動工的時候，BIM三維模型可以讓團隊對施工方向有大致的瞭解。前置作業努力將虛擬模型轉化為現實建築時，此三維模型是非常方便的資源。
用數位分身管理與運作
．模型：在建築施工過程中，數位分身可以持續更新模型。隨著更多基礎施工完成，數位分身透過對空間的重複掃描、數位筆記、標籤等更新資訊，使團隊對專案有一個深刻的理解。
．模擬：無論您使用的是專業級相機還是智慧型手機，數位分身提供物理空間逼真的渲染。可以分享這個數位分身給相關利益者，模擬在該空間移動時的情境。
．管理：有了對建築的清晰瞭解，數位分身可以輕易地跟上與維護管理。由於有身臨其境的BIM三維模型，可以虛擬且遠端參觀一個空間，減少了昂貴、耗時的現場訪察。
數位分身和BIM結合的好處
即使是單獨使用，數位技術和三維設計軟體也是設計和管理物理空間的強大工具。然而把兩者結合在一起時，可以在整個項目生命週期具有強而有力的點到點控制。
．減少搜集測量資料和分配資源的時間。
．快速地將數位掃描整合到公司現有的軟體之中。
．從一個中央資訊源進行操作，可以提高生產力、一致性和協作性。
．減少頻繁的現場考察旅行成本和停滯時間。
．不僅是在規劃階段對您的建築物進行視覺化，而是在其整個生命週期內。
用Matterport整合BIM和數位分身：
智慧建築需要包含即時動態洞察力的技術。數位分身可以成為您BIM帶來即時資料的紐帶--幫助您更快、更聰明地工作。以下是幾個例子，說明Matterport如何將數位分身與常用的三維設計軟體整合：
與Autodesk BIM 360整合：舊金山建築公司Swinerton將他們的BIM 360軟體與Matterport的數位分身整合在一起，讓客戶有機會虛擬瀏覽正在進行施工的建築。在走訪過程中，客戶可以標記出需要再看一下的地方，或者根據需要進行註解。這些虛擬遊覽改善了合作，並最大幅度地減少旅行成本。
利用Matterport BIM檔的力量： 加拿大工程公司HH Angus在一個複雜的機械工程專案中，使用Matterport中的BIM檔給他們的團隊提供了一個共用的合作空間。他們使用數位分身進行測量、註解，並與客戶分享進度。
將Matterport的三維模型直接放入Autodesk Recap和Revit：總部設在倫敦的建築公司Arup將Matterport BIM檔與他們現有的Revit軟體結合，加快專案的規劃階段。輕鬆地整合讓團隊能跳過冗長的資料收集過程，只需點擊一個按鈕就能創建一個三維模型。
從Matterport直接導入模型到AutoCAD： KUOP設計公司需要一種方法來輕鬆實現複雜的多層建築項目的視覺化。業主David Kuoppomaki將數位分身導入AutoCAD，以加快繪圖過程。有了詳細且尺寸精確的數位模型，就能在專案的繪圖階段減少現場考察。
