【3D掃描知識】什麼是3D掃描精度? - SHINING 3D掃描器選購指南
在討論3D掃描器時，一個經常提到的概念是3D掃描精度。你如何理解3D掃描精度這一概念？準確度、精密度、體積精度差別又在哪裡？如果你對這些3D掃描專業術語感到困惑，那麼這篇文章就是為你而寫的!
簡單來講，最常見的3D掃描術語有 :
【3D掃描的效率】- 它影響著「掃描過程的速度」
• 點距
• 幀率（FPS）
• 視場角 (FOV)
• 物體尺寸
【3D掃描的精度】- 它影響著「3D物體與實際物體誤差」、「掃描物件品質」
• 準確度（Accuracy）
• 精密度（Precision）
• 體積精度（Volumetric Accuracy）
本文會討論的是「3D物體與實際物體誤差」、「掃描物件品質」 ( 有關「3D掃描效率或速度」可以參考 : 【3D掃描知識】提高3D 掃描效率的 4 個秘訣大公開！ )

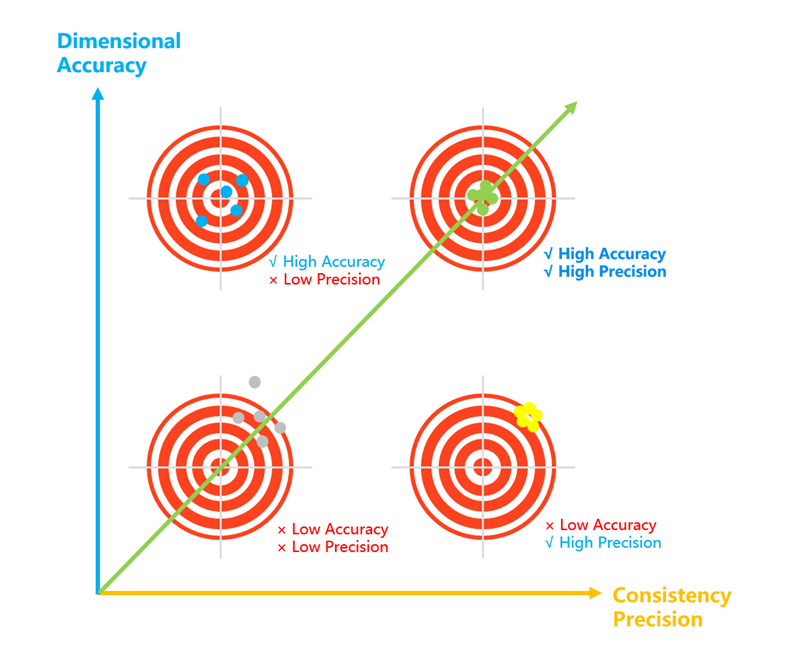

準確度 ( Accuracy ) VS. 精密度 ( Precision ) VS. 體積精確度 ( Volumetric Accuracy )
進行測量時，必須考慮準確度和精密度，因為它們表示測量值與公認或既定值的接近程度，國際標準化組織ISO稱之為《測量方法與結果的準確度（正確度與精密度）》，他們將準確度定義為隨機誤差和系統誤差的組合。對於汽車改裝和工業制造等應用而言，準確的數據就非常的重要。
準確度 ( Accuracy )
在一定測量條件下，對某一次的多次測量中，測量值的估值與其真值的偏離程度，也可以理解為『測量結果與真實值的接近程度。』
精密度 ( Precision )
在一定測量條件下，對某一次的多次測量中，各測量值間的離散程度，『精密度越低，標準差越大』
Source : SHINING 3D
體積精度 ( Volumetric Accuracy )
一條經過精密測試計算得出的公式，在掃描模型體積變化時，顯示測量值與真實值之間的誤差關係。
大多數3D掃描儀製造商還會指定體積準確度，這是幾次捕獲的準確性，並且隨著被掃描部分的大小增加，全局準確性會減小。
例如：0.05mm + 0.15mm/m。
按照例子，如果您的零件長度為2米，則掃描儀的準確度將為0.05 + (0.15*2) = 0.035mm。這與原始的單次掃描準確度相比有很大的差異！因此，尤其是如果您將對象掃描大物體（例如汽車）時，體積準確度比單次掃描準確度更重要。
Source: Aniwaa
小小補充一下!!

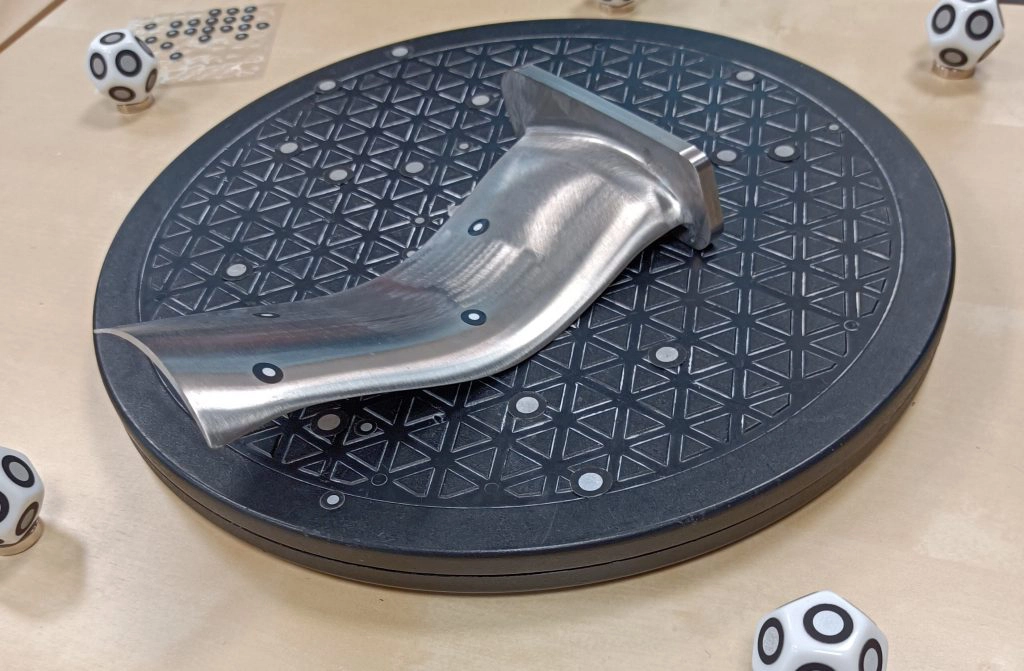

• 一些帶有集成攝影測量模塊的3D掃描儀可以用掃描定位貼紙標記填充物體之前構建物體的3D架構。標記是3D掃描儀的精確參考點，就像連點畫畫一樣，通過使用攝影測量來源的“架構”，你的數據會更加準確。
• 攝影測量是一種3D掃描技術，涉及從不同角度拍攝物體的多張照片，以計算其形狀和大小。
影響測量精度的因素
無論製造商或市場定位如何，3D掃描儀的精度都會因溫度、數據完整性、算法和掃描角度等各種因素而產生一定的波動。所以一定要了解如何防止精度偏差並獲得最可靠、最準確的 3D 數據。
1. 溫度
為確保最佳掃描精度，讓掃描儀預熱並保持穩定的溫度也是關鍵。溫度穩定後，應在掃描前進行校準，以達到最佳精度。預熱、穩定溫度、校準和掃描的順序將產生最精確的結果。
2. 數據完整性
數據的完整性是影響準確性的一個重要因素。不完整的數據會導致結果不準確或失真，影響3D信息的整體質量。因此，必須確保數據的完整性和真實性，以獲得最準確的結果。
不完整數據

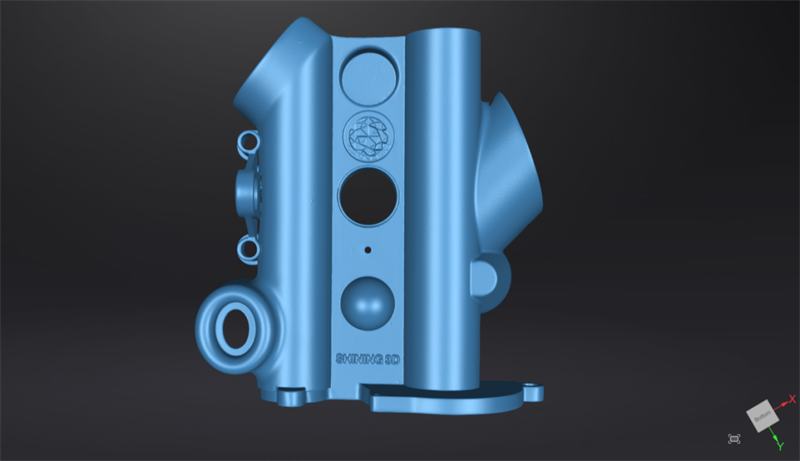

完整數據
3. 演算法
從校準到數據處理，演算法在3D數據收集中發揮著重要的作用。它是一套覆雜的數學公式，可確保準確重建掃描對象。校準也是這一過程的重要組成部分，可確保掃描儀的準確性，並為演算法的正確運行提供必要的數據。
4. 掃描角度
理想情況下，掃描儀應盡可能垂直於物體。這樣的定位有助於掃描儀更準確地提取標記，從而獲得更準確的 3D 數據。

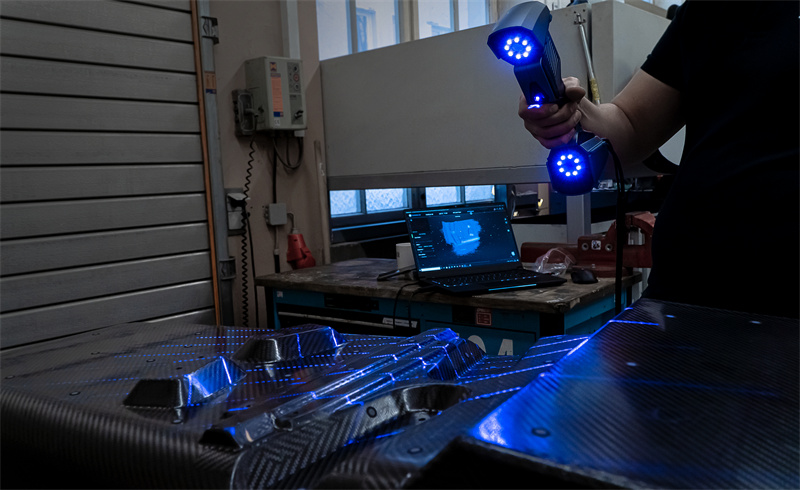

使用 FreeScan UE 掃描

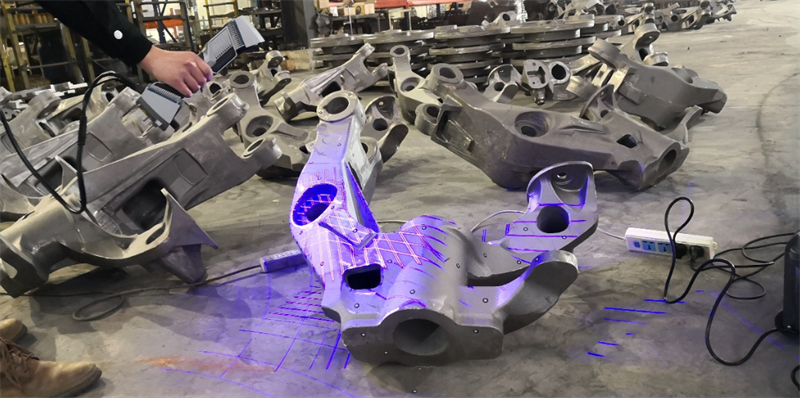

掃描較大物體的累積誤差會更大。不過有一些掃描方法可以幫助減少誤差，例如: 「全局標記」和「攝影測量」。

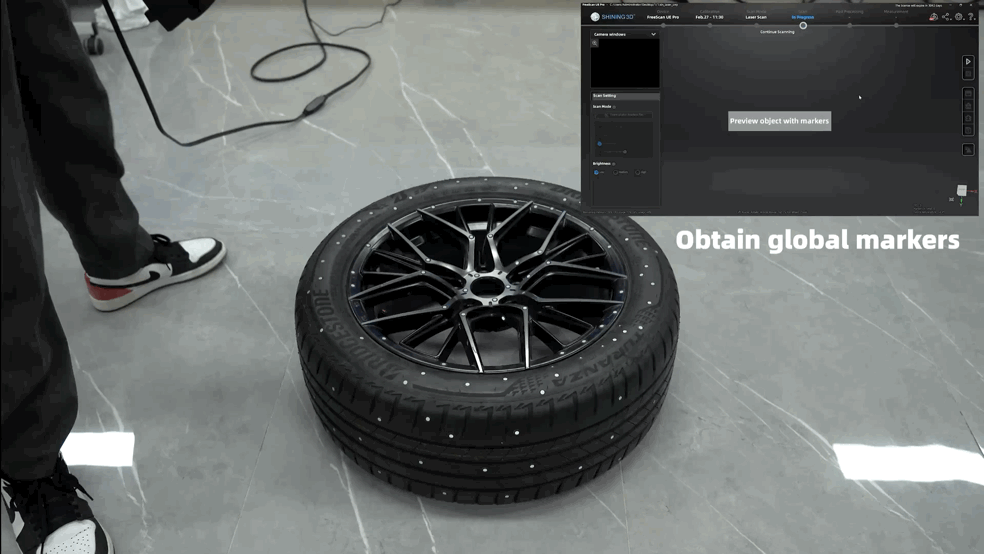

全局標記
在掃描點雲之前，我們可以先掃描全局標記，這樣算法就能優化精度，獲得更精確的數據，最終提高體積精度。
攝影測量

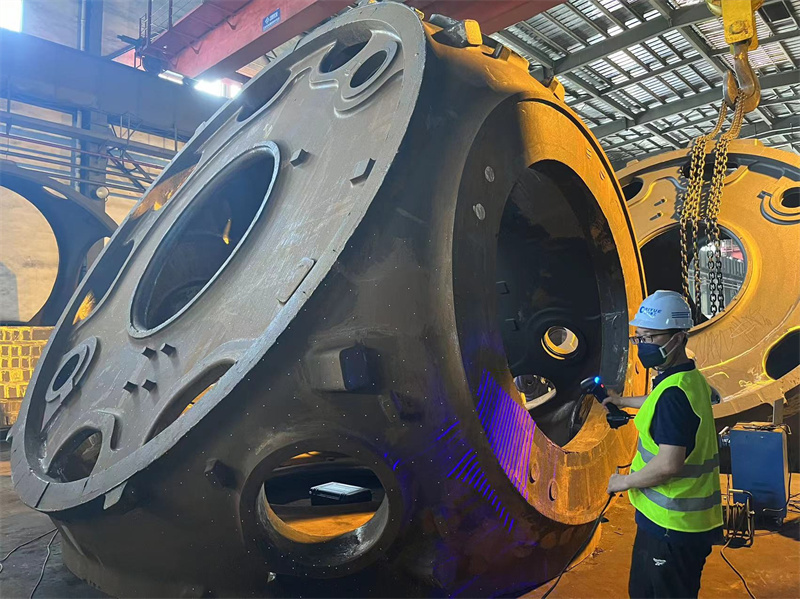

攝影測量可以提高全局標記數據的精度。我們可以導入合適的比例尺文件，並根據掃描對象的大小，在掃描前在對象附近放置匹配的比例尺。一般來說，攝影測量法適用於測量工業應用中需要高精度的大型部件。在這兩種方法中，攝影測量法被認為優於全局標記法。

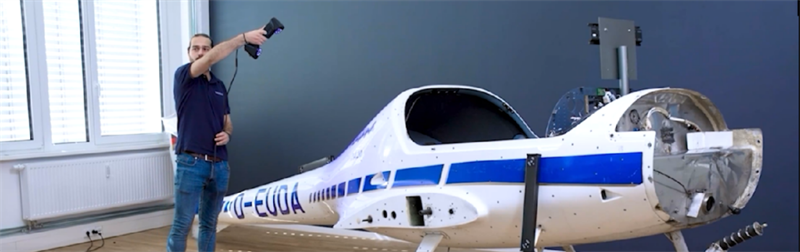

使用攝影測量法掃描飛機模型

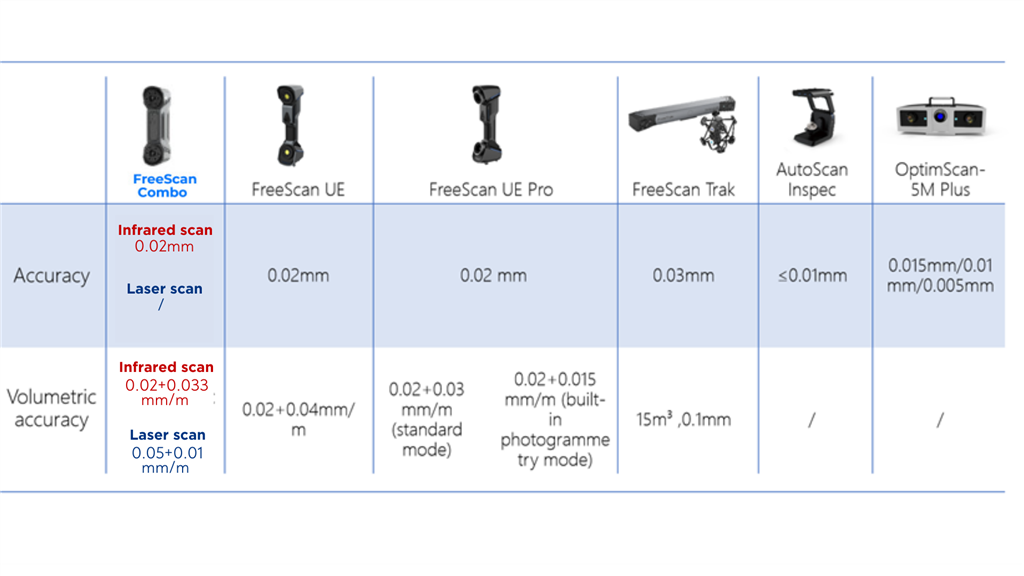

SHINING 3D 計量級 3D 掃描儀家族的測量精度比較表
對於精度要求高且尺寸較小的物體，推薦使用兩種型號： AutoScan Inspec 和 OptimScan-5M Plus。Autoscan Inspec 是全自動的，使用更方便，而 Optimscan-5M plus 可以處理比 Autoscan Inspec 稍大的物體。

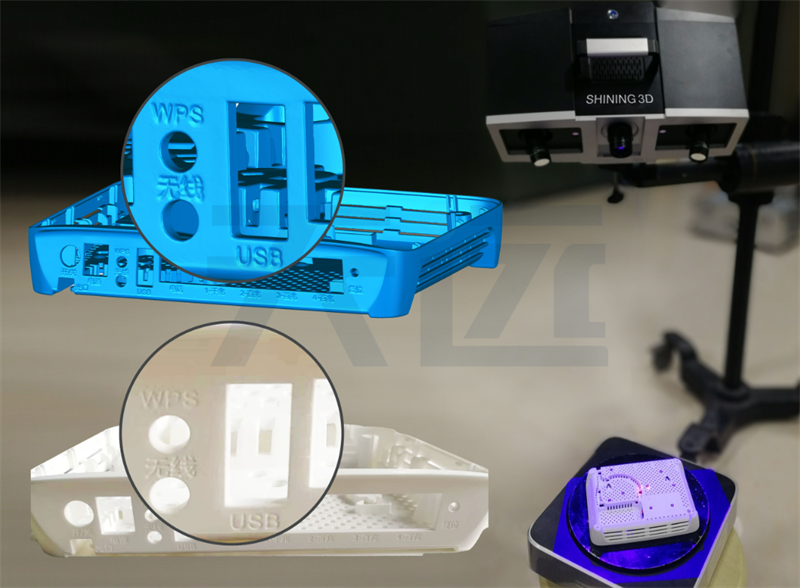

高精度和高細節 應用
我們應該如何選擇 FreeScan 系列？如果我們要掃描的對象較大且精度要求較高，我們可以選擇 FreeScan UE Pro，因為它配備了攝影測量功能，可以大大降低對準過程中的誤差。

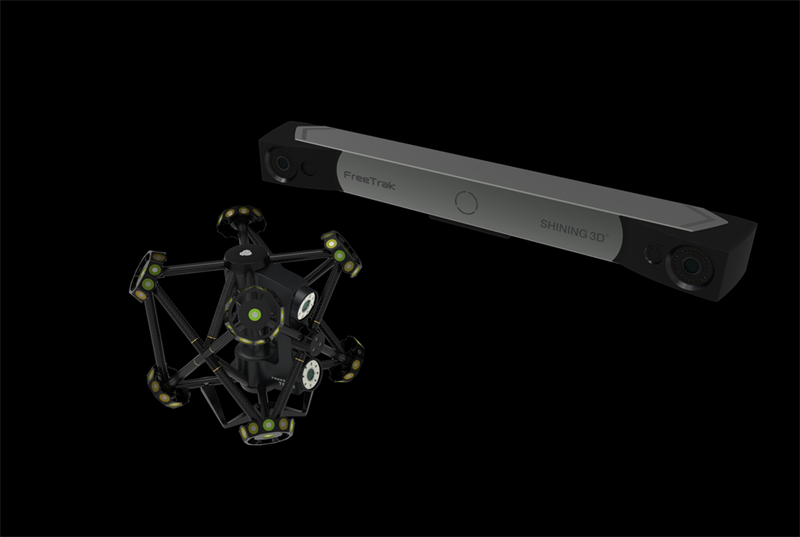

最後，讓我們來談談 FreeScan Trak。這款掃描儀與其他掃描儀不同，它不需要在掃描對象上粘貼標記。如果很難在一些大型物體上粘貼標記，可以考慮使用這款掃描儀。
現在你已經熟悉了什麼是準確度、精確度以及體積精度，但對SHINING 3D 的掃描器還是一頭霧水？
?點我篩選出合適的3D掃描器推薦?（連結到SHINING 3D官網）
製造商的網站和規格表上經常出現許多不同的術語。真正重要的是體積準確性和網格分辨率，以及它們如何滿足您的具體需求。
儘管準確性和分辨率的技術規格有助於輕鬆快速地比較不同的3D掃描儀，但它們不應該是唯一的決定性因素。也應該考慮品牌的認證、歷史、軟體、售後服務等因素。
如果你在選擇3D掃描儀方面有困難，或者對於貴公司的案例（和預算）實際需要什麼感到不確定?
