2023-11-06 【3D列印應用】如何利用 Snapmaker 三合一 3D 列印機全部三種功能？
【3D列印應用】如何利用 Snapmaker 三合一 3D 列印機全部三種功能？
- 製作一個利用 Snapmaker 三合一 3D 列印機全部三種功能的盒子 -

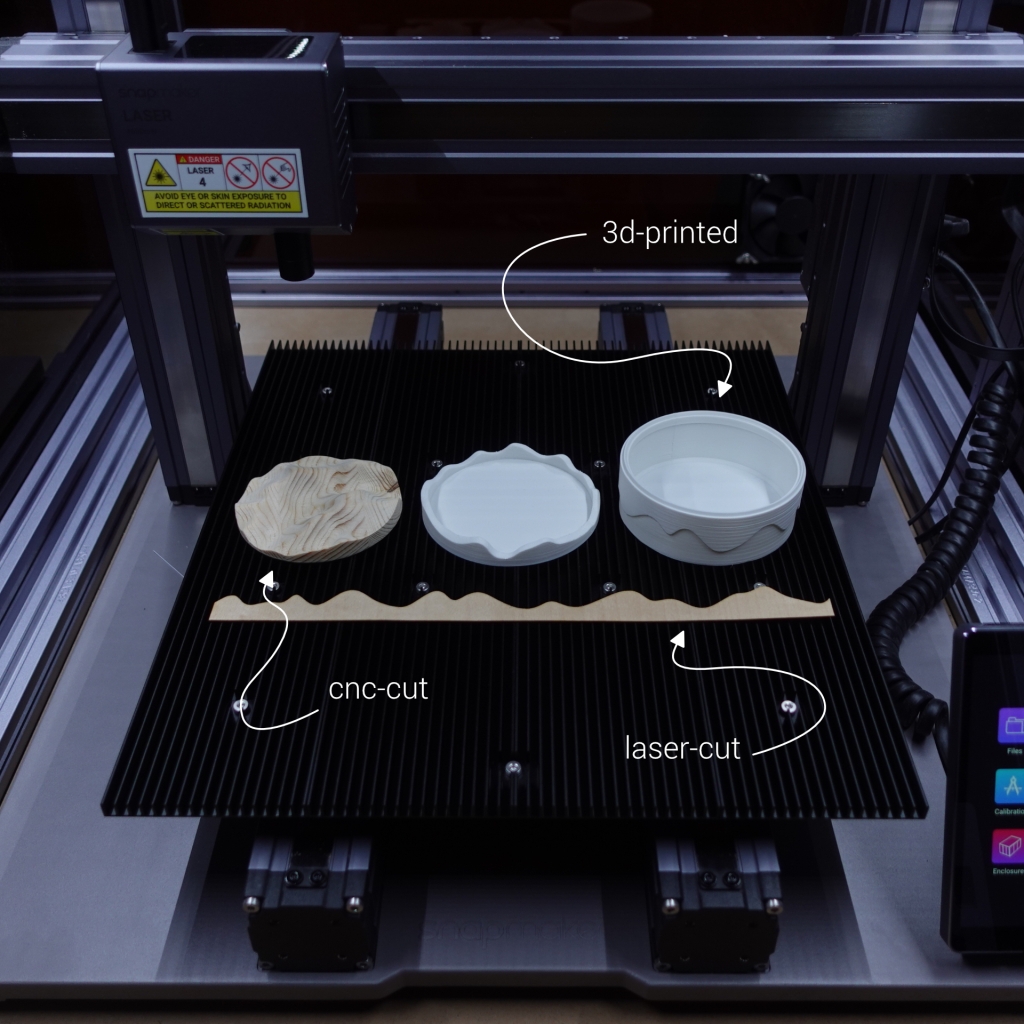

我們經常被用戶問到這個問題：在哪裡可以找到使用 Snapmaker 三合一 3D 列印機的全部三種功能（3D 列印、雷射和 CNC）的項目？本文將分享設計師 gazzaladra 的教程，展示一個名為“Hills”的極具設計感的三合一盒子（盒子尺寸：92 x 92 x 48 mm）的製作。gazzaladra 是一位來自德國的設計師，他設計的家居產品實用且令人愉悅，現在為介紹盒子的設計過程，可按照以下詳細步驟操作，製作你自己的！
【相關文章】：Snapmaker 三合一3D列印機介紹文
步驟1 - 準備工具和材料
材料：
• 3D列印耗材（最好是白色 PLA）
• 16毫米厚的木材
• 1mm厚木飾面
• 一種可以將 PLA 和木材黏合在一起的膠水
工具：
• 三合一 3D 列印機，如 Snapmaker 2.0 A250T/ A350T、Snapmaker Artisan （*請注意，使用者應在 Snapmaker 2.0 外殼覆蓋的情況下操作10W 雷射模組，並佩戴雷射護目鏡。）
• Snapmaker Luban（已安裝軟體）
• Box 的設計檔案（僅供個人使用下載）

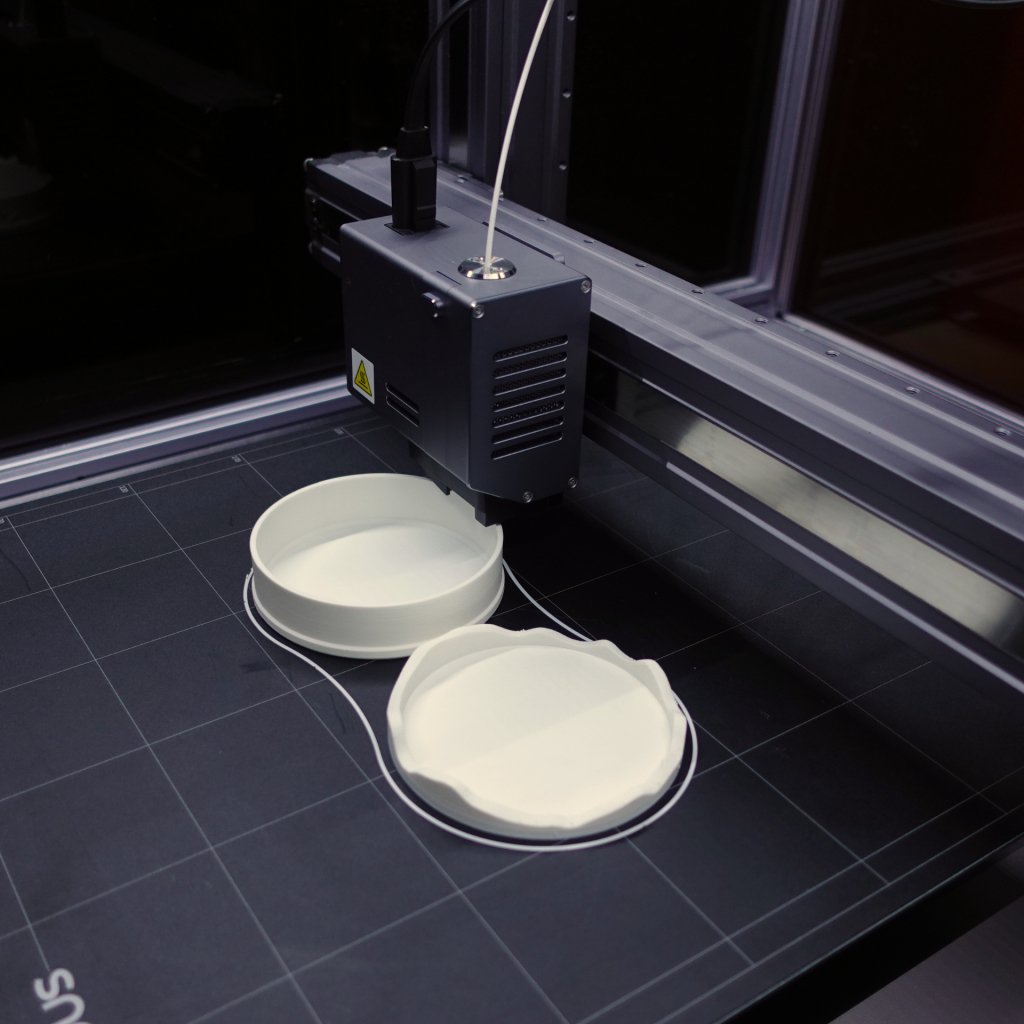

步驟 2 - 3D 列印主體和蓋子
要開始這個項目，我們需要列印這個盒子的主體和蓋子。你可以使用預設設定來切片 STL 或使用 gazzaladra 準備的預切片 G 程式碼，簡單方便！
3D 列印主體和蓋子
材質：3D列印耗材（最好是白色PLA）
材料用量：50g
支持：無
噴嘴尺寸：0.4毫米
線寬：0.4毫米
層高0.2毫米
外牆：3
填充率：15%
構建板黏附類型：無
-
文件：
• Box_body.stl
?• Box_lid.stl
?• Box_body+lid.gcode

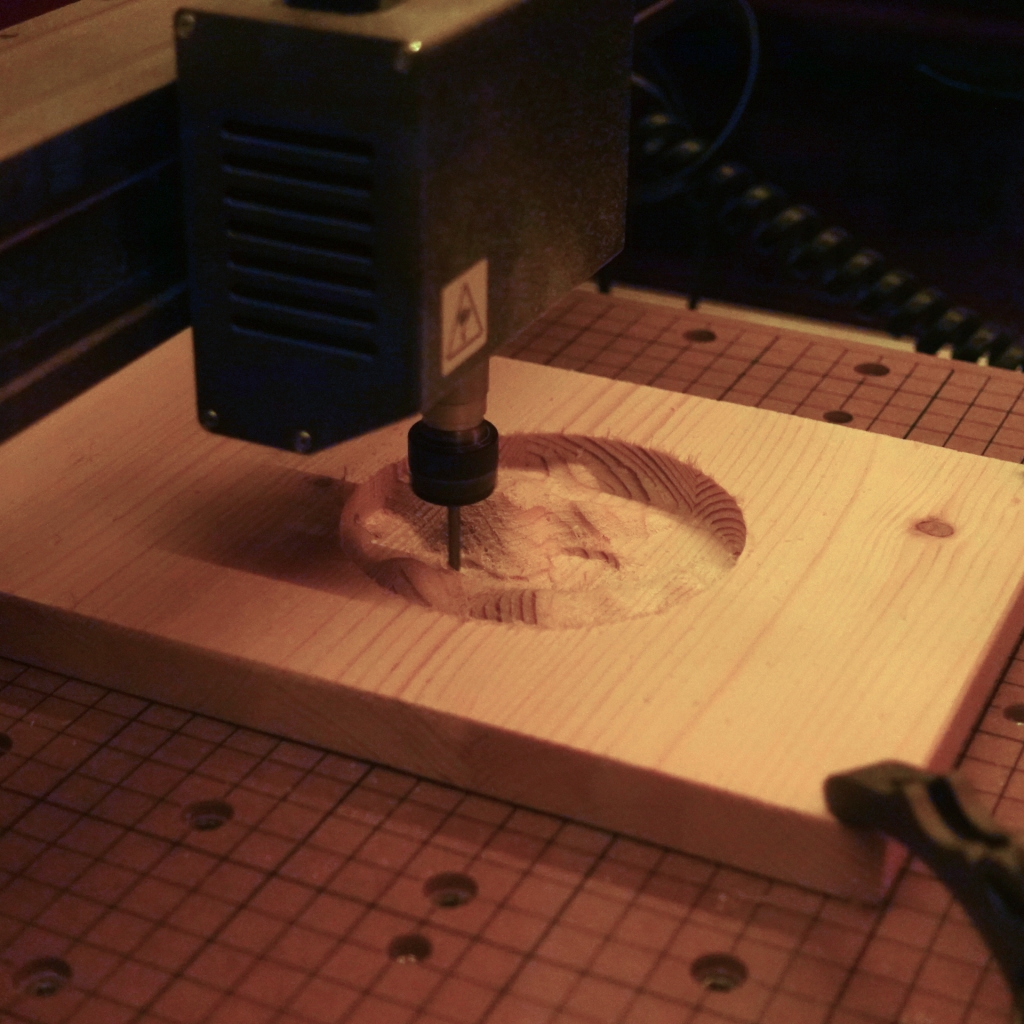

步驟 3 - CNC 切割木蓋
我們要製作的第二項是木蓋。
CNC 切割木蓋
預計時間：2小時
材質：16毫米厚的木材。CNC 程式碼針對軟木進行了最佳化，如果你想使用硬木，我們建議根據木材特性處理 STL 檔案，鑲嵌直徑為84毫米。你亦需要在工件側面添加一些額外的材料來將其夾緊，因此建議使用 150x150mm 的工件，這樣可以安全地進行加工。
步驟：
1. 使用現有的 CNC 文件或自己處理 STL 文件
2. 安裝 3.175 球頭立銑刀
3. 標記一塊木板的中心
4. 將工件安裝在 MDF板上
5. 校準起點
6. 運行邊界以檢查是否可能與夾具發生碰撞
7. 啟動代碼，別忘了戴上護目鏡！
8. 不要離開機器，偶爾停下來用吸塵器清除木屑
9. 完成後，鑲嵌物應該很容易從木板上分離，邊緣可能需要打磨
10. 可選：您可以使用您選擇的油或清漆來給它一個漂亮的表面
文件：
• Box_inlay.stl
?• Box_inlay.cnc

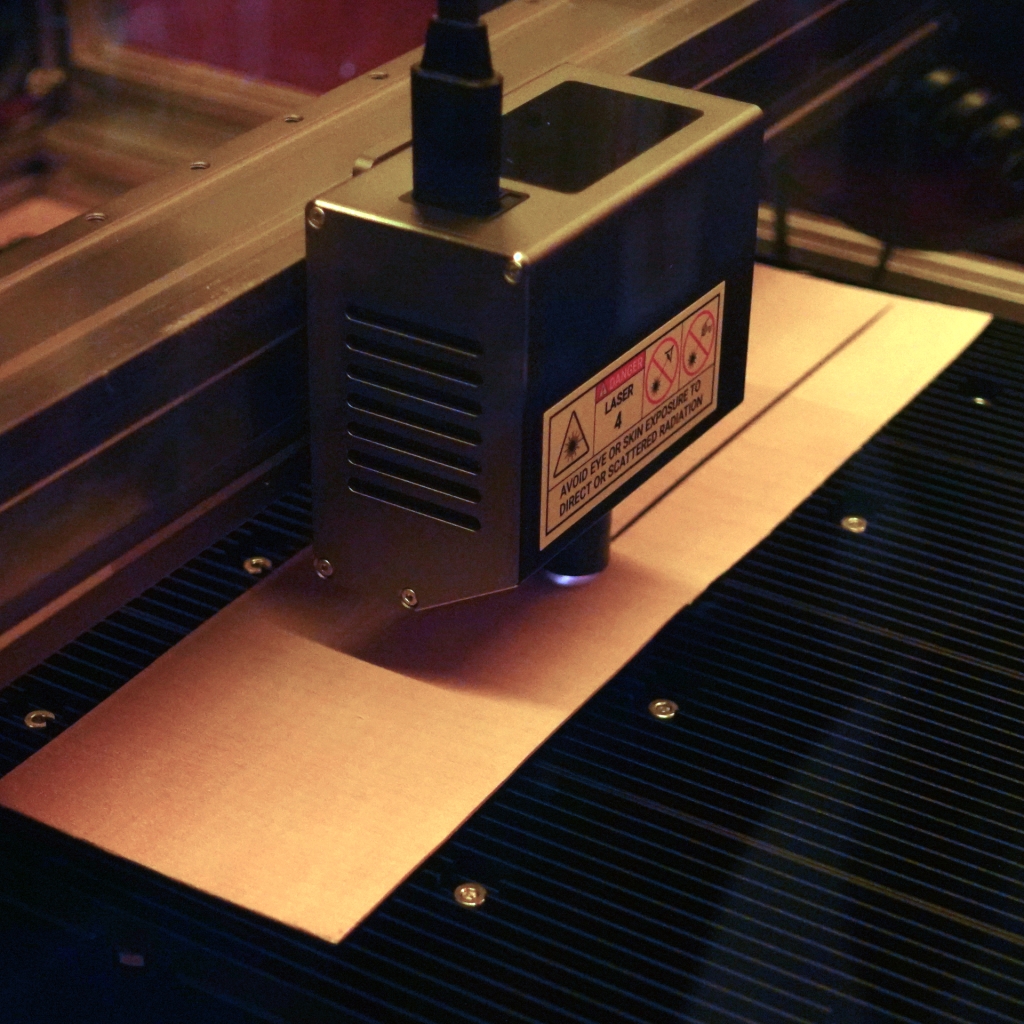

步驟 4 - 雷射切割邊框
現在我們將製作最後一塊－雷射切割邊框！
雷射切割邊框
預計時間：5 分鐘
材質需求：1mm厚木皮。作品的最終尺寸約為290×22毫米。我建議逆著木材方向切割（檢查圖像）。您需要在工件側面添加一些額外的材料才能將其固定到位。因此，我建議使用 300 × 40 毫米大的工件，以便能夠安全地對其進行加工。
工作速度：140mm/min（對於1600mW雷射模組）
點動速度：3000mm/min（對於1600mW雷射模組）
功率：100%（對於1600mW雷射模組）
通過次數：1
步驟：
1. 將DXF檔案導入Luban。
2. 要在 Snapmaker 2.0 A250T 上處理它，您需要將其旋轉 45 度以適應建造尺寸。
3. 使用上述設定建立刀具路徑，或為 10W 雷射模組建立自己的刀具路徑並將其匯出到您的機器。
4. 用鋒利的刀具從單板上切下尺寸合適的部分。
5. 配置焦距。
6. 使用雙面膠帶或矽旋鈕將單板固定到建造表面。
7. 配置中心並運行邊界
8. 開始寫程式碼。不要忘記戴上護目鏡！完成後，小心地取下部件
9. 可選：您可以仔細打磨黑色雷射痕跡，以獲得更好的外觀。
文件：
Box_rim.dxf

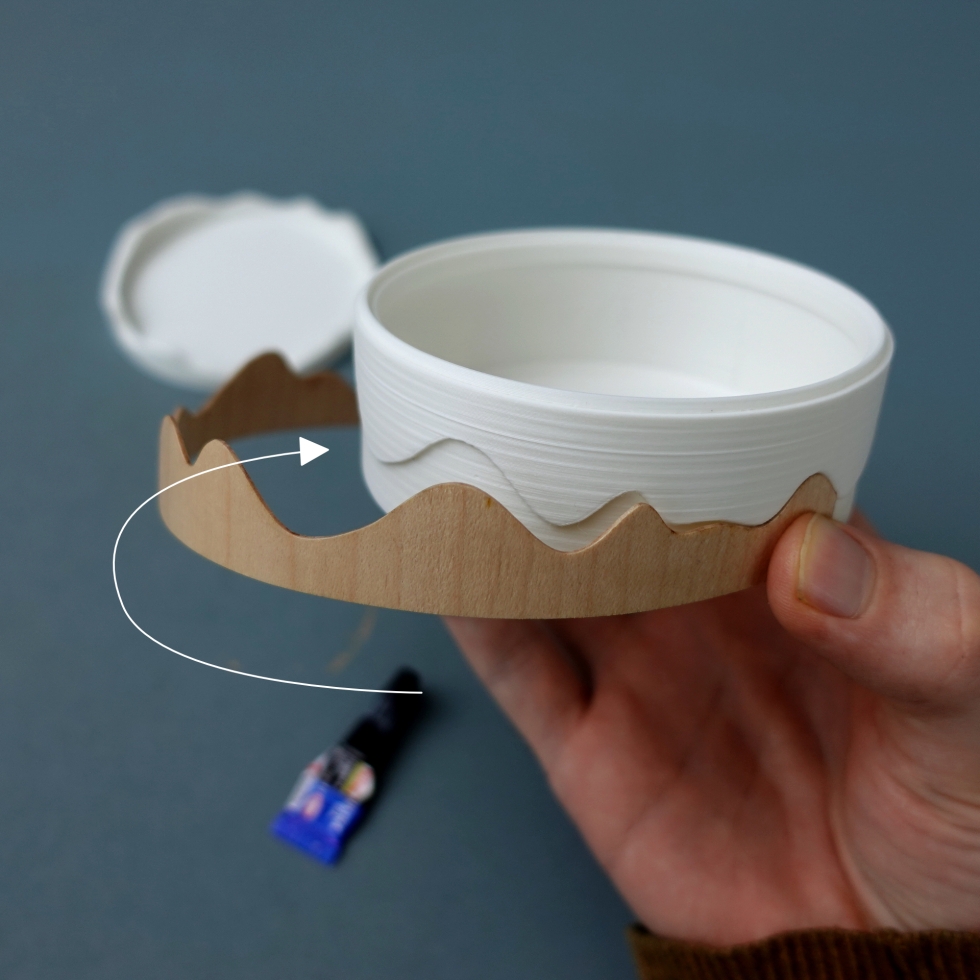

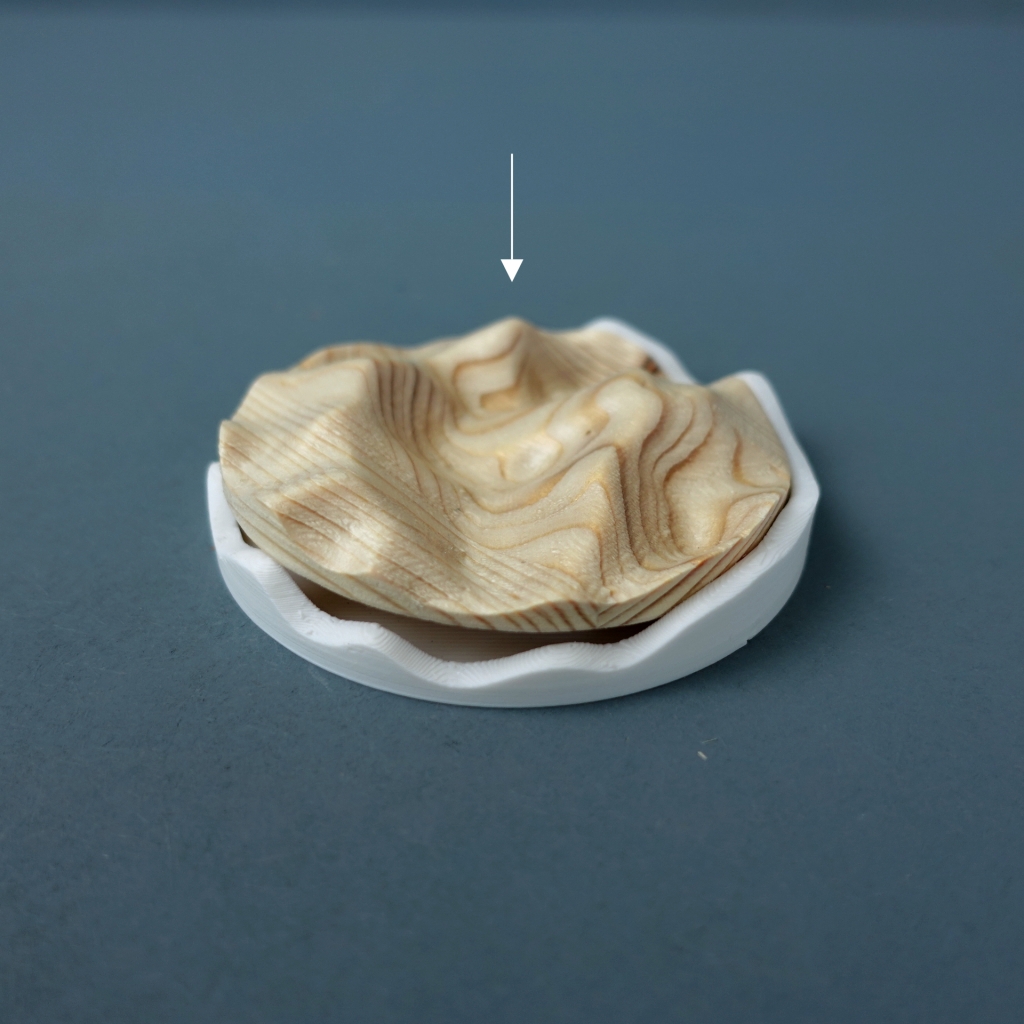

步驟 5 - 組裝
完成所有部件的製造後，您可以繼續組裝它們。
步驟：
1. 找出可以將 PLA 和木材黏合在一起的膠水（普通強力膠效果很好）
2. 將嵌體插入蓋子。它應該有一點摩擦力。如果鬆動，請使用一點膠水。

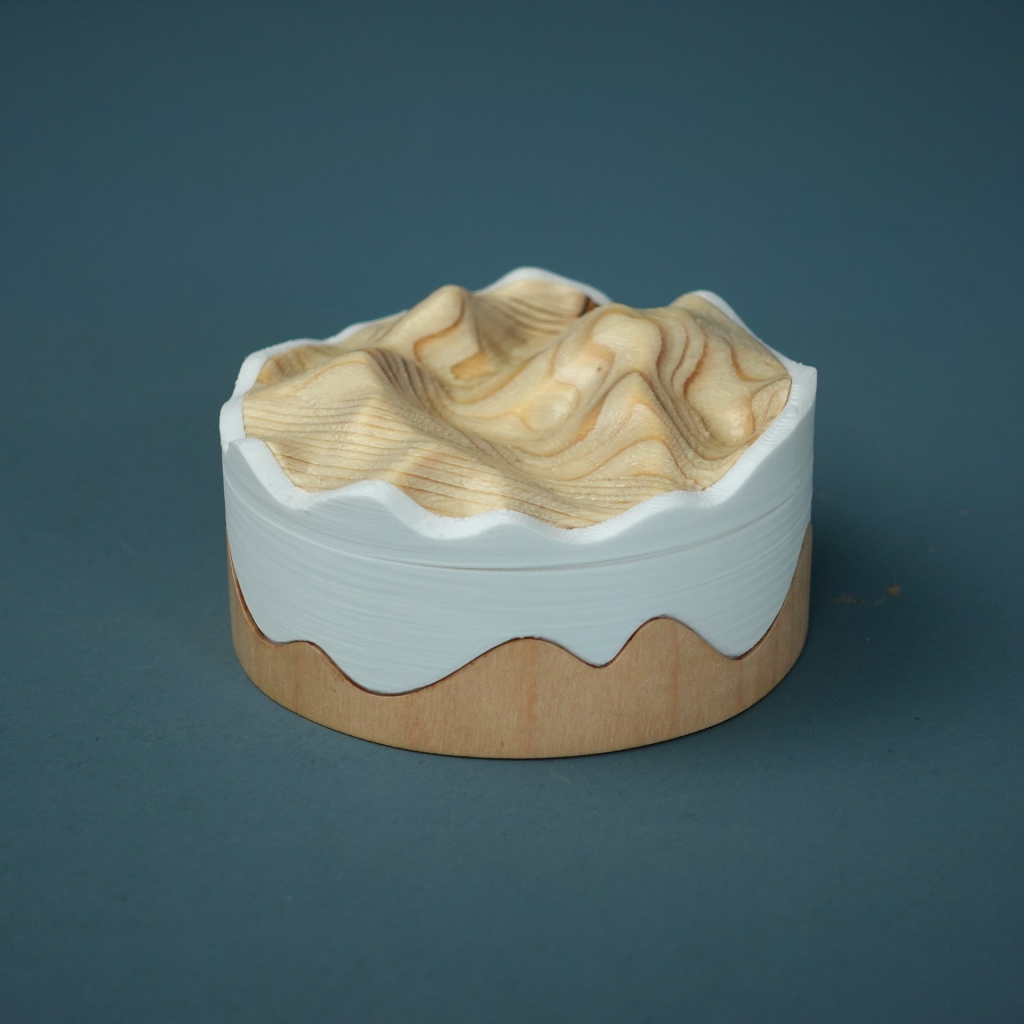

3. 將邊緣黏在底座上。這樣，一個漂亮的起伏山丘圖案的盒子就完成了！
