2023-12-06 【雷射雕刻應用】 如何使用 Snapmaker 三合一列印機在教育中使用雷射雕刻？
【雷射雕刻應用】 如何使用 Snapmaker 三合一列印機在教育中使用雷射雕刻？
Snapmaker 應用在教育範疇的文章將有三部曲，分別介紹三合一的三種功能如何運用所有功能作教學用途，現在將介紹第二部曲的 雷射雕刻！
第二道菜來了！承上文，展示了如何使用 Snapmaker 的 3D 列印功能進行教育。如果您還沒有機會閱讀相關內容，請立即查看下列的【相關文章】。這次讓我們用雷射功能開啟新的旅程吧！傳統3D列印機只能做3D列印，而Snapmaker可以做更多！Snapmaker三合一3D列印機具有雷射雕刻和切割功能，這是許多行業中使用的高度先進的技術。雷射雕刻能夠實現高精度，成為客製化各種物體的流行方法。我們下面展示的所有工作都是透過使用 Snapmaker 2.0 上的 1.6W 雷射模組來實現的——透過雷射雕刻製作吉他裝飾，從而將您的想像變成現實。
?? 【相關文章】：如何使用 Snapmaker 3D 列印機在教育中使用 3D 列?。?/span>

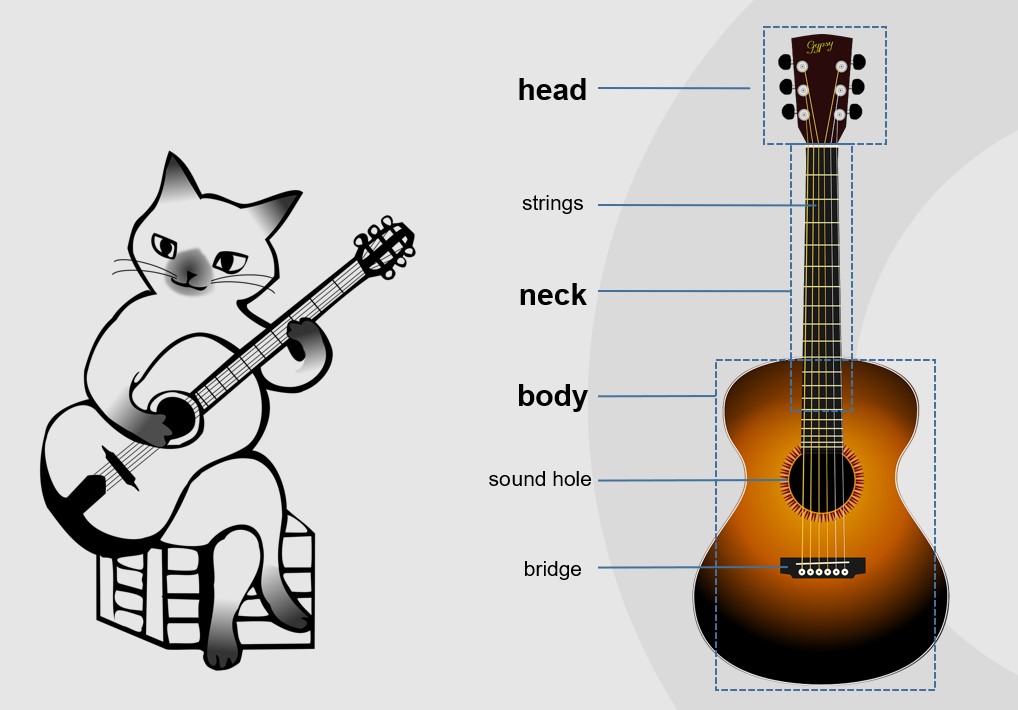

憑藉可互換的模組，Snapmaker 可讓您在不同功能之間快速切換。現在，讓我們繼續進行雷射雕刻。今天的任務是製作木吉他裝飾品。在進入實際製作過程之前，我們先來一起了解吉他的結構。下圖是一把垂直放的木吉他，大致可分為三個部分：琴頭、琴頸、琴身。琴頭上裝有調音栓，用於調整琴弦的鬆緊；琴身包括一個放大撥弦或彈奏琴弦聲音的音孔，以及一個固定琴弦的琴橋。在琴頭和音板之間，有一根細長的琴頸。
為了更好地幫助學生製作吉他，建議在設計前提出問題來引導學生思考。

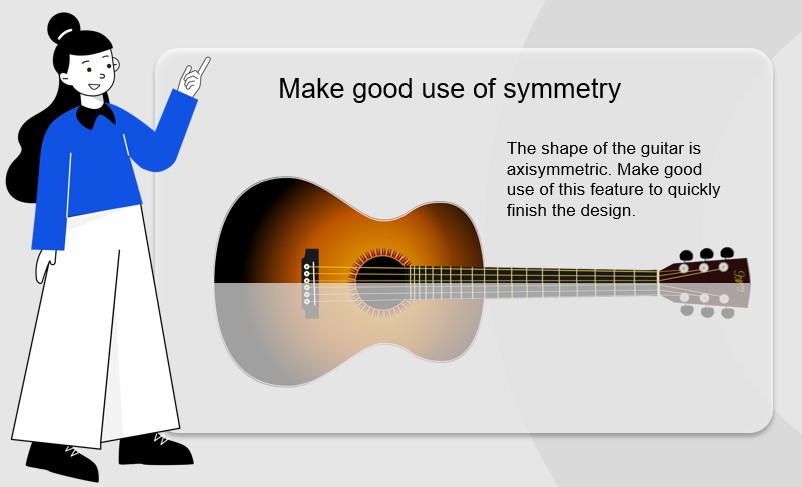

Q：吉他的整體造型有何特色？
答：吉他琴體的輪廓呈流線型且不規則，兩端寬，中間窄，呈軸對稱。頭部和頸部的形狀也可以大致看成四邊形。由於吉他有明顯的軸對稱形狀，我們可以先畫出每個部分的一半輪廓，然後翻轉得到另一半的輪廓。這樣，我們既可以節省繪圖過程的時間，又可以確保作品結構的規律性。
?? 【相關文章】：Snapmaker Artisan 3-in-1功能特色詳解
是次 Snapmaker 將使用 Inkscape 作為設計工具。如果需要，您也可以使用更專業的軟體。
如果您不熟悉雷射雕刻併計劃在課堂或家中嘗試 STEAM 教育，我們強烈建議您查看本教程!!
首先，打開 Inkscape 並建立一個新檔案。然後使用基本圖形工具繪製吉他的身體部分，建立一個橢圓物件並將該物件轉換為路徑。沿著橢圓的中心軸用直線將橢圓分成兩部分，使用剪切路徑工具得到前面提到的「半輪廓」。透過節點編輯，將這條路徑精簡，然後複製一份並水平翻轉，得到「輪廓的另一半」。合併兩條路徑以獲得完整的吉他琴體路徑。與繪製吉他琴身輪廓的過程類似，Snapmaker 使用剪切路徑和組合路徑的方法來繪製盾形頭部。頸部輪廓是一個細長的梯形形狀，透過使用矩形工具和節點編輯來建立。最後，將頭部、頸部和身體的輪廓合併在一起，得到完整的吉他輪廓。

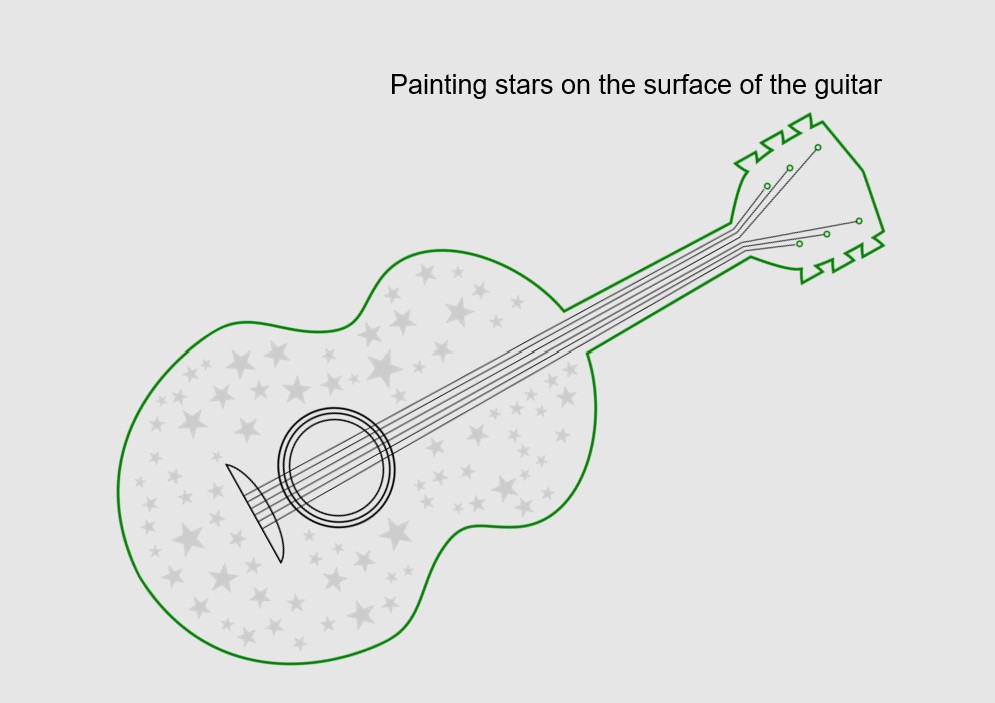

在吉他表面畫一些圖案如何讓它更具吸引力和個性化？使用 Inkscape 提供的噴塗副本，我們在音板上隨機散佈星星。所有圖形準備好後，Snapmaker 將圖片匯出為 PNG 格式，以便隨後在 Luban 中進行雷射切割和雕刻。
?? 【相關文章】：如何利用 Snapmaker 三合一 3D 列印機全部三種功能？
以下是 Luban 中的一些重要提示，可以幫助您獲得成功的專案：

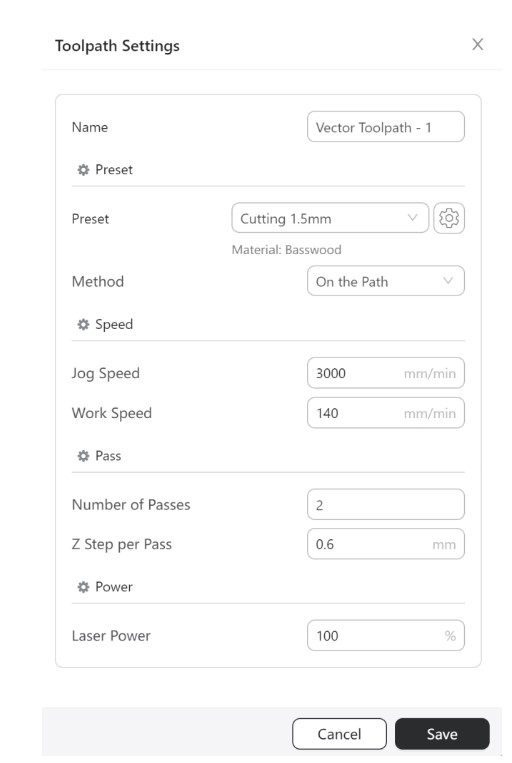

由於需要剪出清晰的輪廓，因此應該在“處理模式”中選擇“向量”，並適當地提高閾值，以便預覽的輪廓更加明顯。

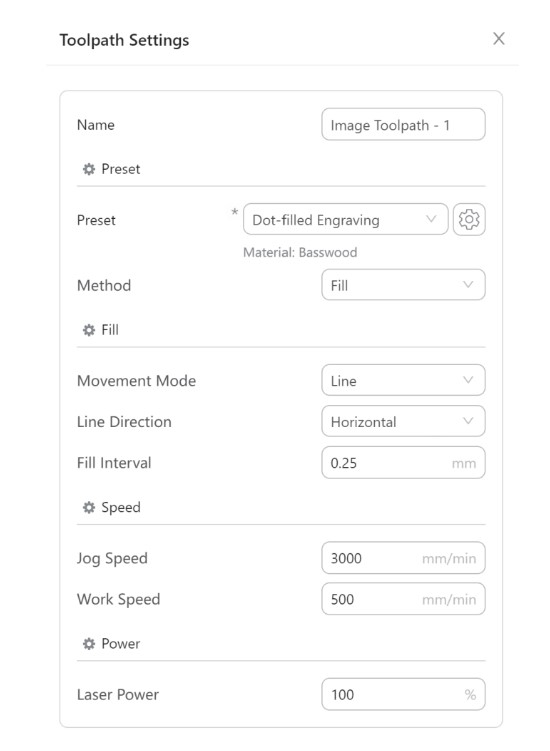

當您將圖案匯入 Luban 時，建議在「加工模式」中選擇「灰階」進行雷射雕刻。
速度和功率參數可以根據您選擇的材料進行設定。

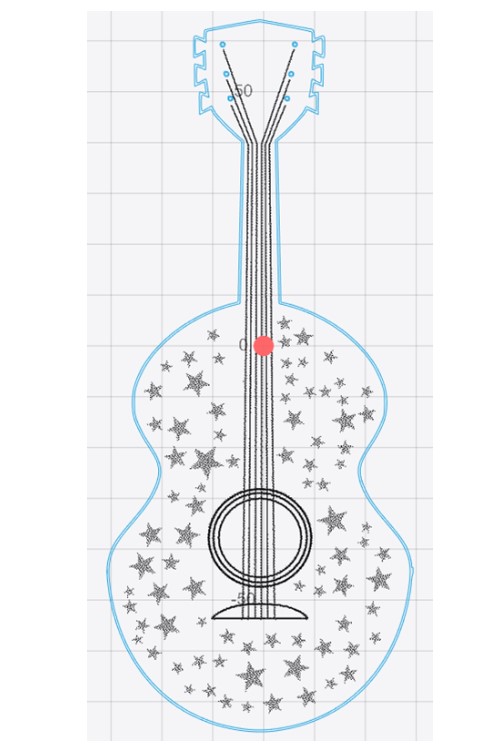

Step 1 Step 2

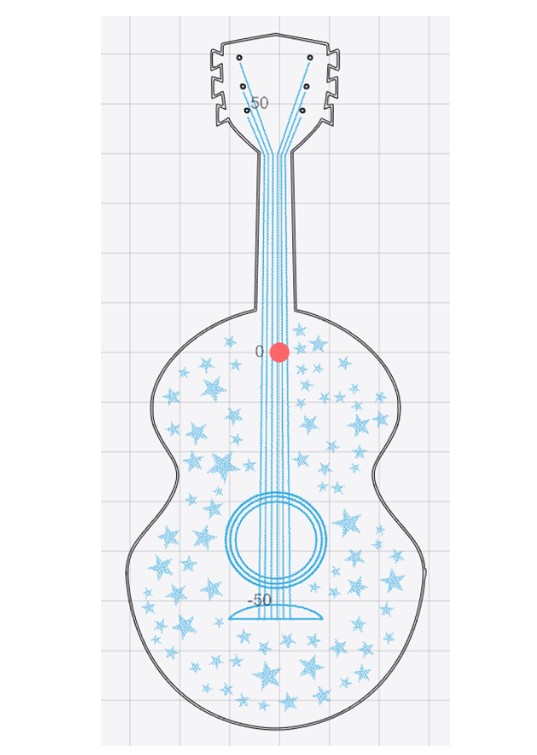

Step 3 Step 4
在下一篇文章中，我們將分享CNC雕刻和切割的使用說明。希望您喜歡是次教程，並能受到啟發來雷射雕刻您的第一件作品！
Snapmaker三合一 3D 列印機對於將專案變?yōu)楝F實至關重要!!
